008

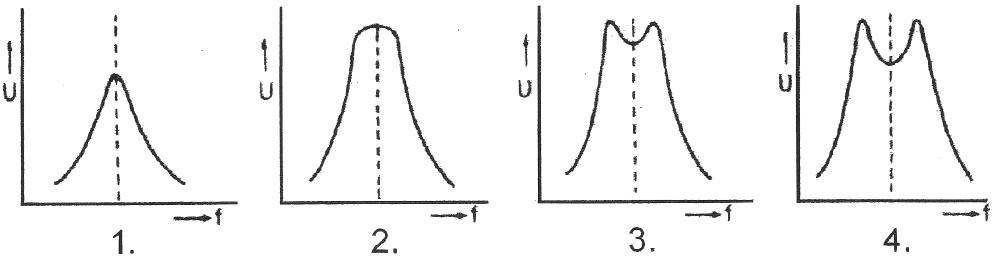

Twee kringen van een bandfilter ziin onderkritisch gekoppeld.
De spanning U over de secundaire als functie van de frequentie wordt gegeven door:

a   afbeelding 4
b   afbeelding 3
c   afbeelding 2
d  afbeelding 1

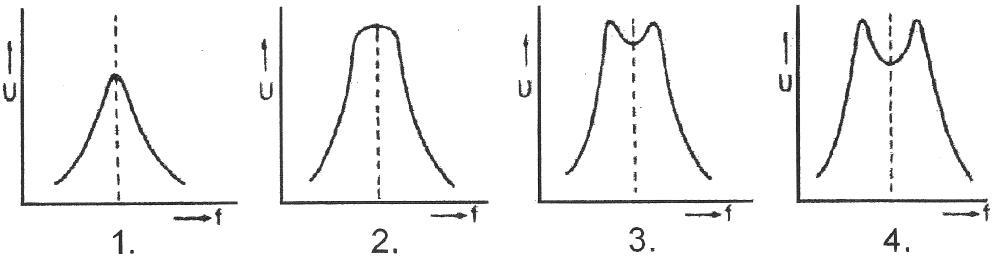

a   afbeelding 4     over kritisch
b   afbeelding 3     over kritisch
c   afbeelding 2             kritisch
d   afbeelding 1   onder kritisch

┘
