Enkel- en dubbelsuperhetredyne ontvanger.

De selectiviteit werd verbeterd door toepassing van terugkoppeling.

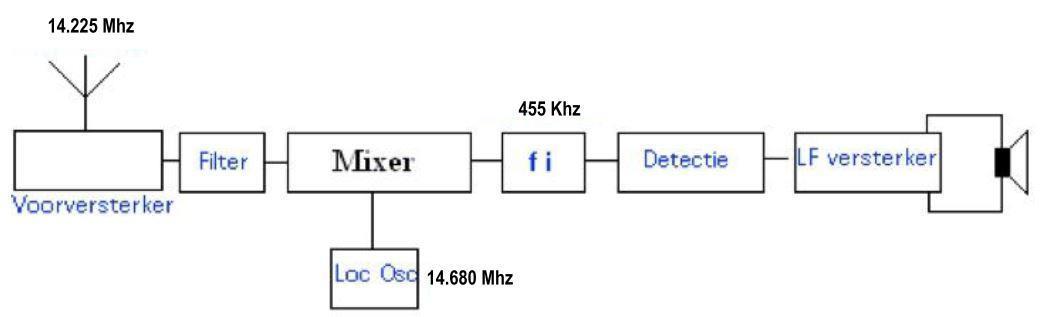

Enkelsuper heterodyne ontvanger

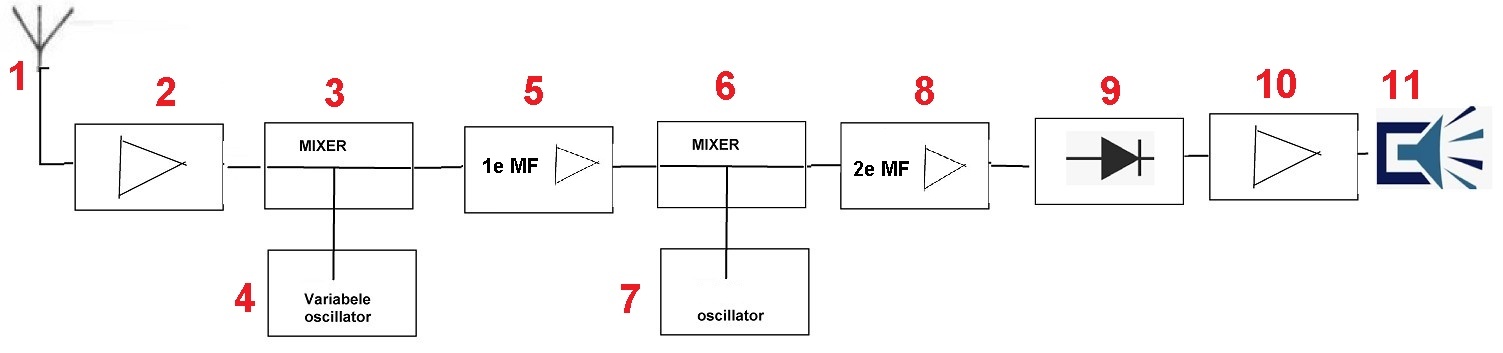

Dubbelsuper heterodyne ontvanger 2mtr

De mengtrap/mixer laat toe om het ontvangen signaal om te vormen tot één met een VASTE frequentie.
De middenfrequent-versterker van een superheterodyneontvanger bepaalt de selectiviteit van de ontvanger
Nadeel: de spiegelfrequentie wordt ook ontvangen en het ligt aan de kwaliteit van het MF filter of deze spiegelfrequentie uitgefilterd wordt.

Bij een dubbelsuperheterodyne ontvanger zijn er niet één maar twee mixer/oscillator/filter trappen
Grote voordeel: de spiegelfrequentie is verdwenen omdat de 2e oscillator een lage frequentie heeft en heel goed te filteren valt.

Figuur 1

Figuur 2

┘

jj_04_01_001v

┘

1 De Antenne
   voor 2mtr     144-146Mhz

2 VHF versterker
   voor 2mtr     144-146Mhz

3 Mengtrap
    f1 = 144-146 Mhz

4 Variabele Oscillator
    f2 = afhankelijk van  het 1ste MF

5 1ste Middenfrequent
   Vaak 10.7 Mhz

Daardoor moet de variabele oscillator 4 f2 draaien op
144 - (146) – 10.7 = 133.3 – (135.3) Mhz                 of
144 - (146) + 10.7 = 154.7 – (156.7) Mhz

6 2de Mengtrap
   f1 = 10.7 Mhz

7 Vaste oscillator
   f2 is afhankelijk van het 2de Middenfrequent

8 2de Middenfrequent
   f1 = 455 Khz

Daardoor moet de vaste oscillator 7 draaien op
10.7 Mhz – 455 Khz = 10.245 Mhz                 of
10.7 Mhz + 455 Khz = 11.155 Mhz

9 Demodulatie
   Hier komt de spraak tevoorschijn

10 Laagfrequent versterker

11 Box

-

Dubbelsuper heterodyne ontvanger HF

Figuur 3

1 De Antenne
    1 - 30 Mhz

2  HF Versterker
    1 - 30 Mhz

3 Mengtrap
    f1 = 1 - 30 Mhz

4 Variabele Oscillator
    f2 = afhankelijk van  het 1ste MF

5 1ste Middenfrequent
   Hier 10.7 Mhz

Daardoor moet de variabele oscillator 4 f2 draaien op
1 - ( 30 ) + 10.7 = 11.7 - ( 31.7 ) Mhz                        of
1 - ( 30 )  - 10.7  = NIET

6 2de  Mengtrap
   f1 = 10.7 Mhz

7 Vaste oscillator
   f2 is afhankelijk van het 2de Middenfrequent

8 2de Middenfrequent
   f1 = 455 Khz

Daardoor moet de vaste oscillator 7 draaien op
10.7 Mhz + 455 Khz = 11.155 Mhz                of
10.7 Mhz - 455 Khz =  10.245 Mhz

9 Demodulatie
   Hier komt de spraak tevoorschijn

10 Laagfrequent versterker

11 Box
