Seriekring en parallelkring   Impedantie.



= 85 Ω

= 125 Ω

= 96 Ω

I^C = U/X^c = 250/100 = 2.5 A
I^R  = U/R  = 250/75   = 3.33 A  Z = U/I^t 250/4.16 = 60 Ω

I^L  = U/X^L  = 250/40   = 6.25 A
I^C = U/X^C  = 250/100 = 2.5 A
I^R = U/R   = 250/75   = 3.33 A

= 5 A

√ [3.33 x 3.33]+[6.25 x 6.25]=7.08 A

Z= U/I^t = 250/7.08=35 Ω.

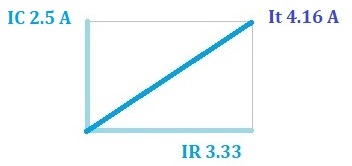

√ [3.33 x3.33]+[2.5 x 2.5] = 4.16 A

Z = U/I^t =250/4.16 = 60 Ω

Z = U/I^t = 250/5 = 50 Ω

Voor de serieschakeling geldt een I-totaal van I^t=U /Z    =250 / 85=   2.9 A.
U^R = I^R x  R  =     2.9 x 75 =     218 V
U^L = I^L x X^L =      2.9 x 40 =     116 V
Samen hoger dan de U250 door faseverschil.

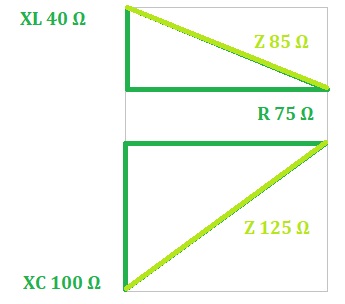

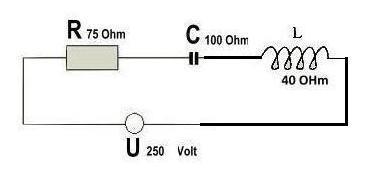

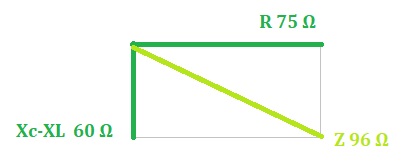

RCL Seriekring Impedantie:

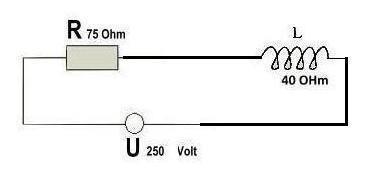

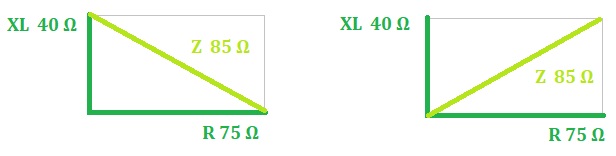

RL Seriekring Impedantie:

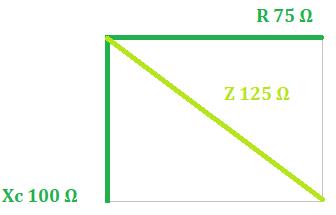

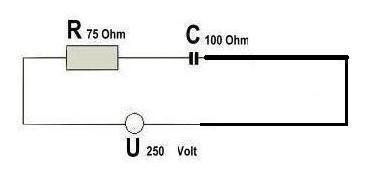

RC Seriekring Impedantie:

...>>>...

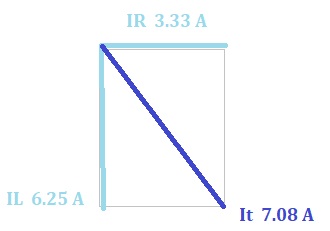

RL Parallelkring Impedantie:

I^L = U / X^L =      250/40 = 6.25 A.
Ir^R = U / R  =      250/75 = 3.33 A.

RC Parallelkring Impedantie:

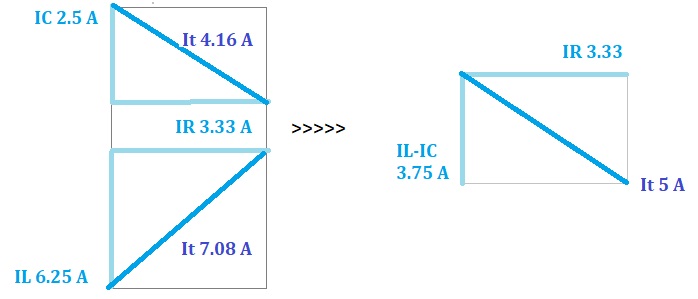

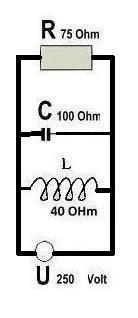

RCL Parallelkring Impedantie:

Figuur 2

Figuur 1

Figuur 4

Figuur 3

Figuur 5

Figuur 6

Figuur 7

Figuur 8

Figuur 9

Figuur 11

Figuur 10

Figuur 13

Figuur 12

┘
