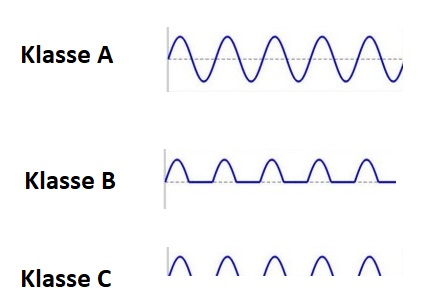

Instelmethoden.
Klasse A:

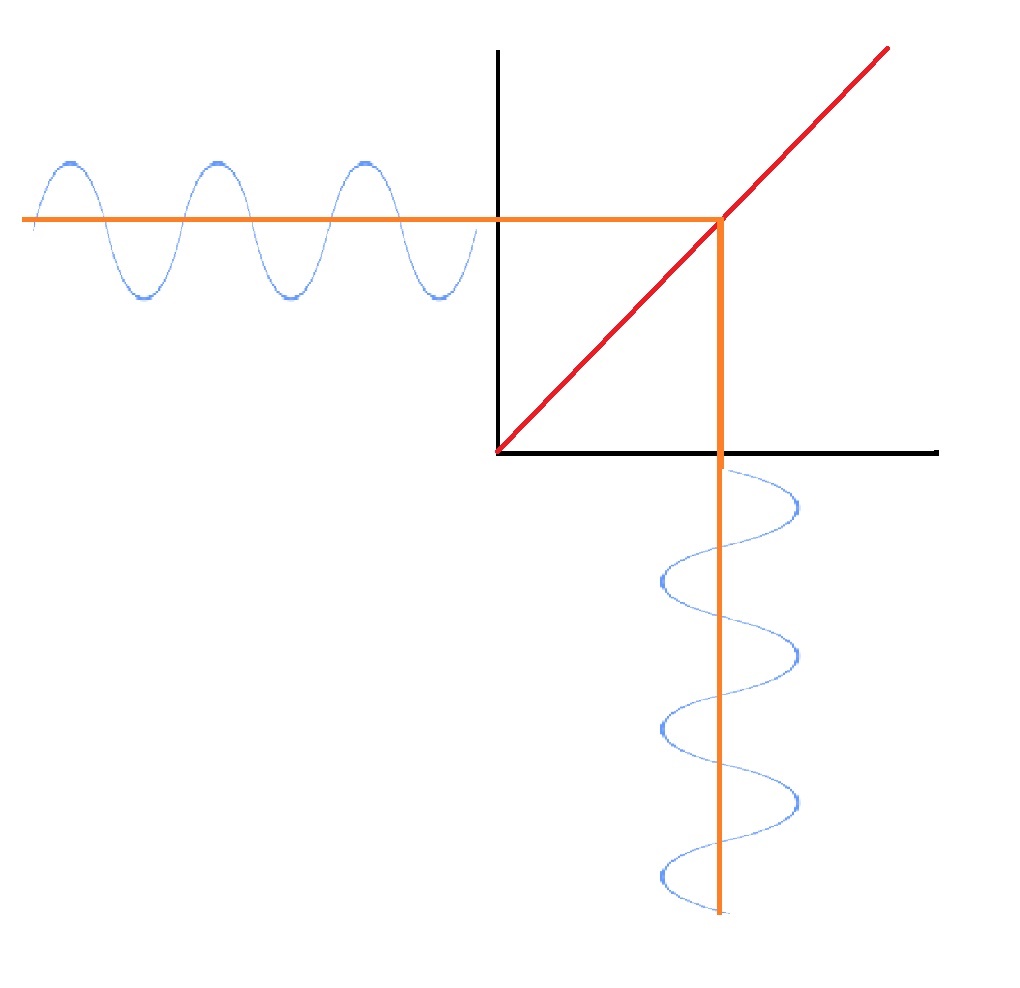

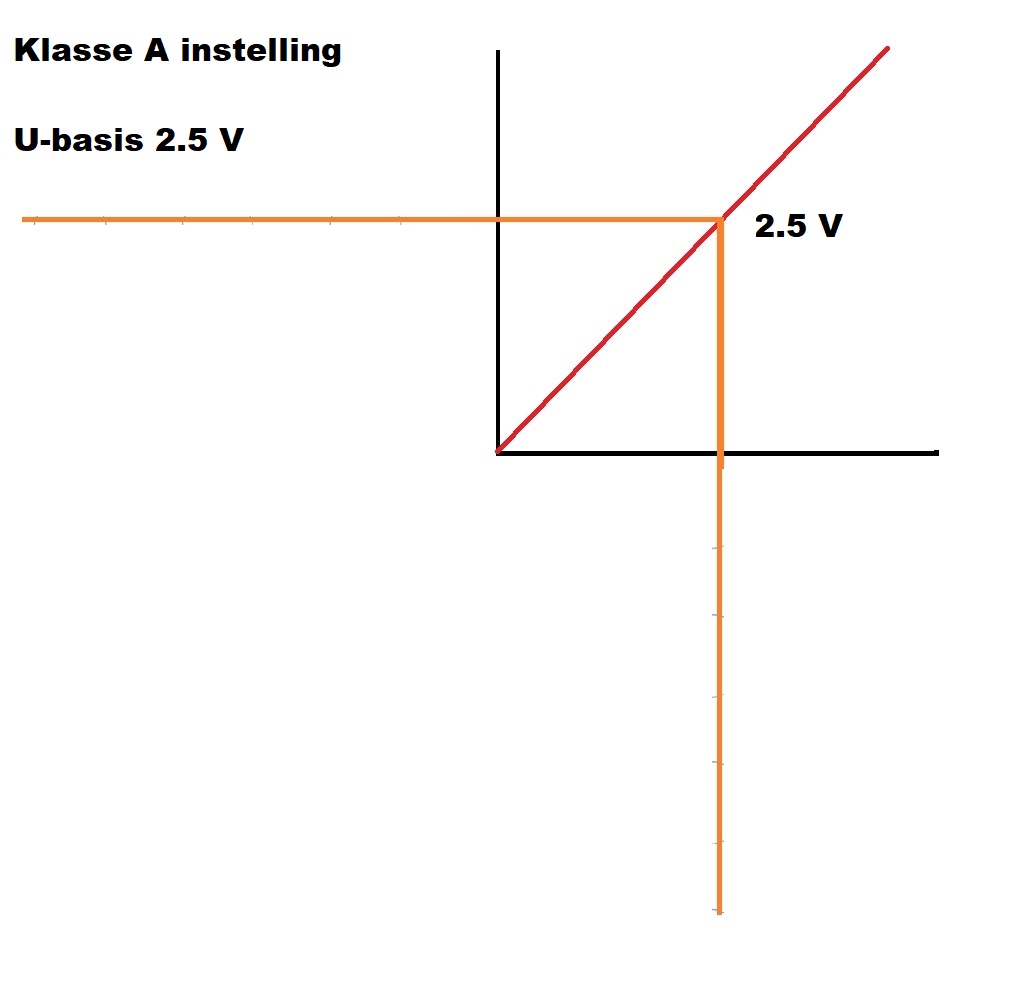

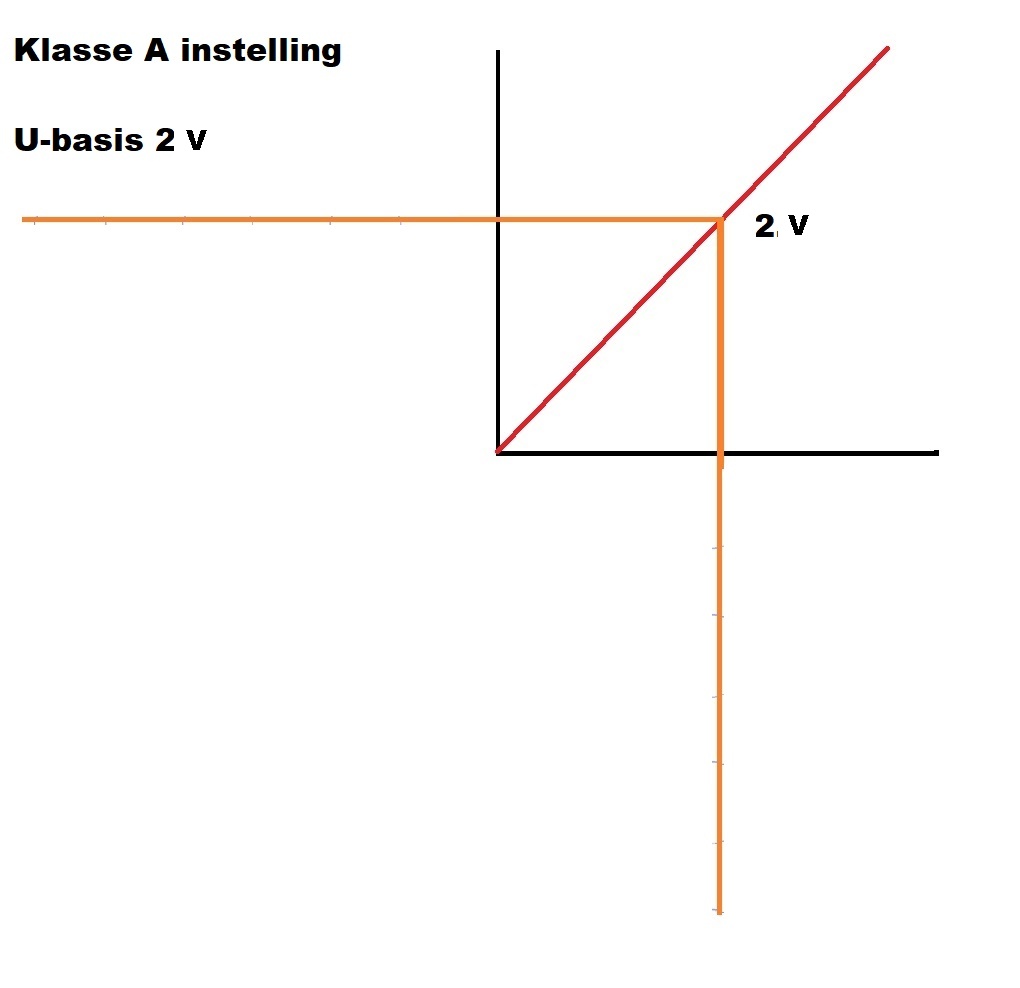

We zien hier de klasse A
De transistor versterkt het hele signaal .
Versterkt ook als er geen signaal wordt aangeboden.
De transistor staat open.
Uitstekende lineariteit.
- Gemiddeld rendement (max 50%)
(zonder ingangssignaal verbruikt de transistor het vermogen gelijk aan Vce x Ic ... dus opwarming )
-
Klasse B:

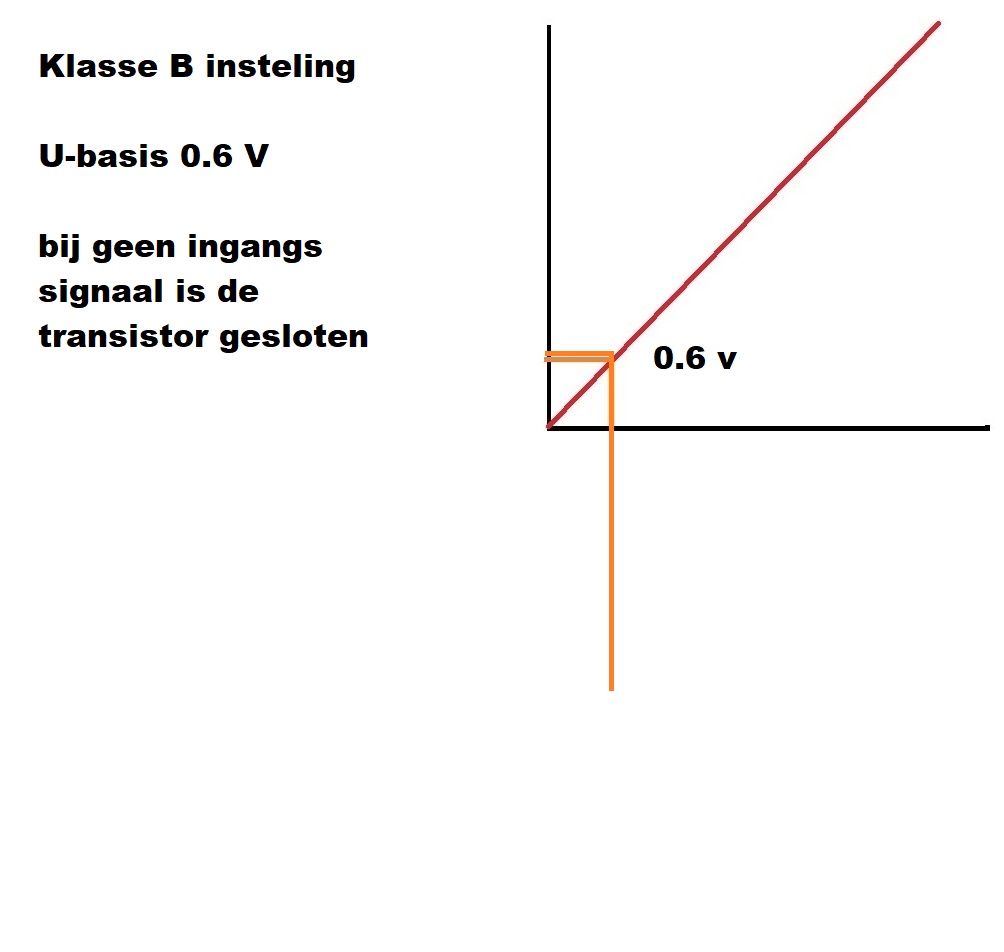

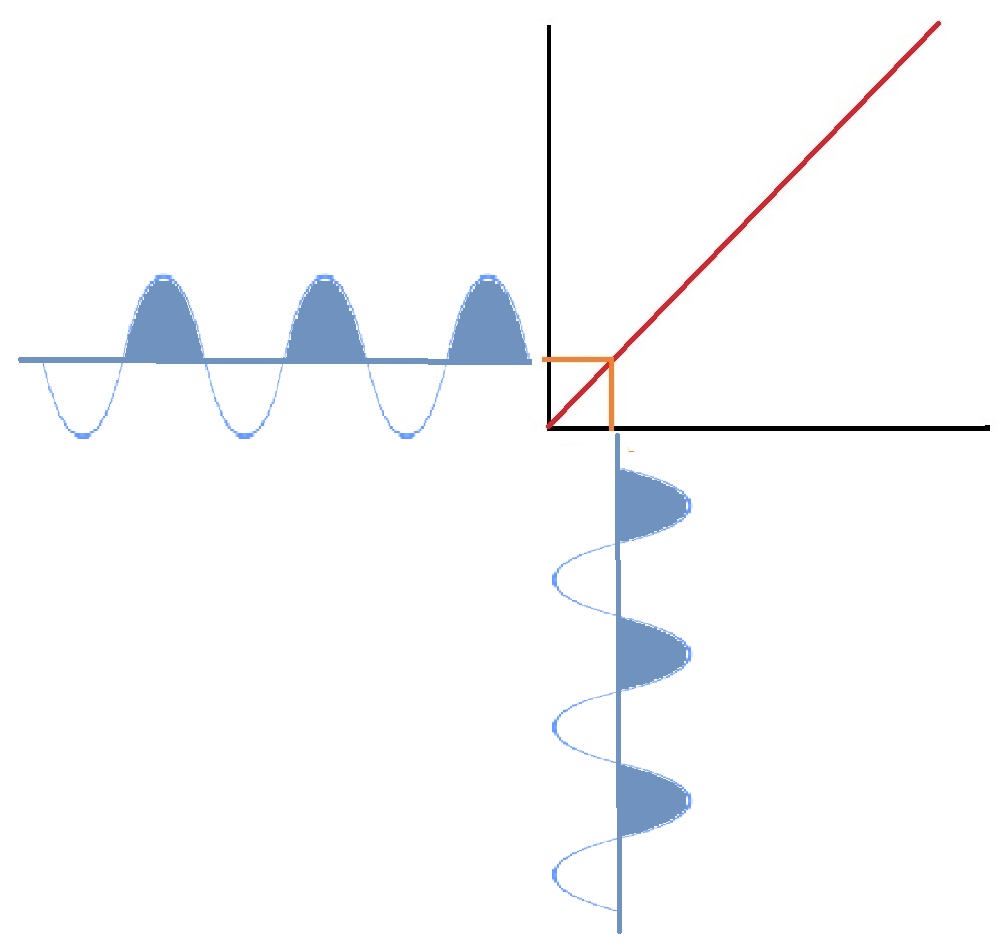

We zien hier de klasse B.
De transistor versterkt het halve signaal .
De transistor staat zonder signaal net op het randje.
Goed rendement (60%);
- Vervorming bij overgang naar volgende fase;
- Noodzaak van een symmetrische opstelling (LF).
-
Klasse AB:
Bij de klasse AB:
De transistor net ietsjes meer A.
De transistor staat zonder signaal net open.
Gemiddeld rendement;
- Aanvaardbare lineariteit.
-
Klasse C:

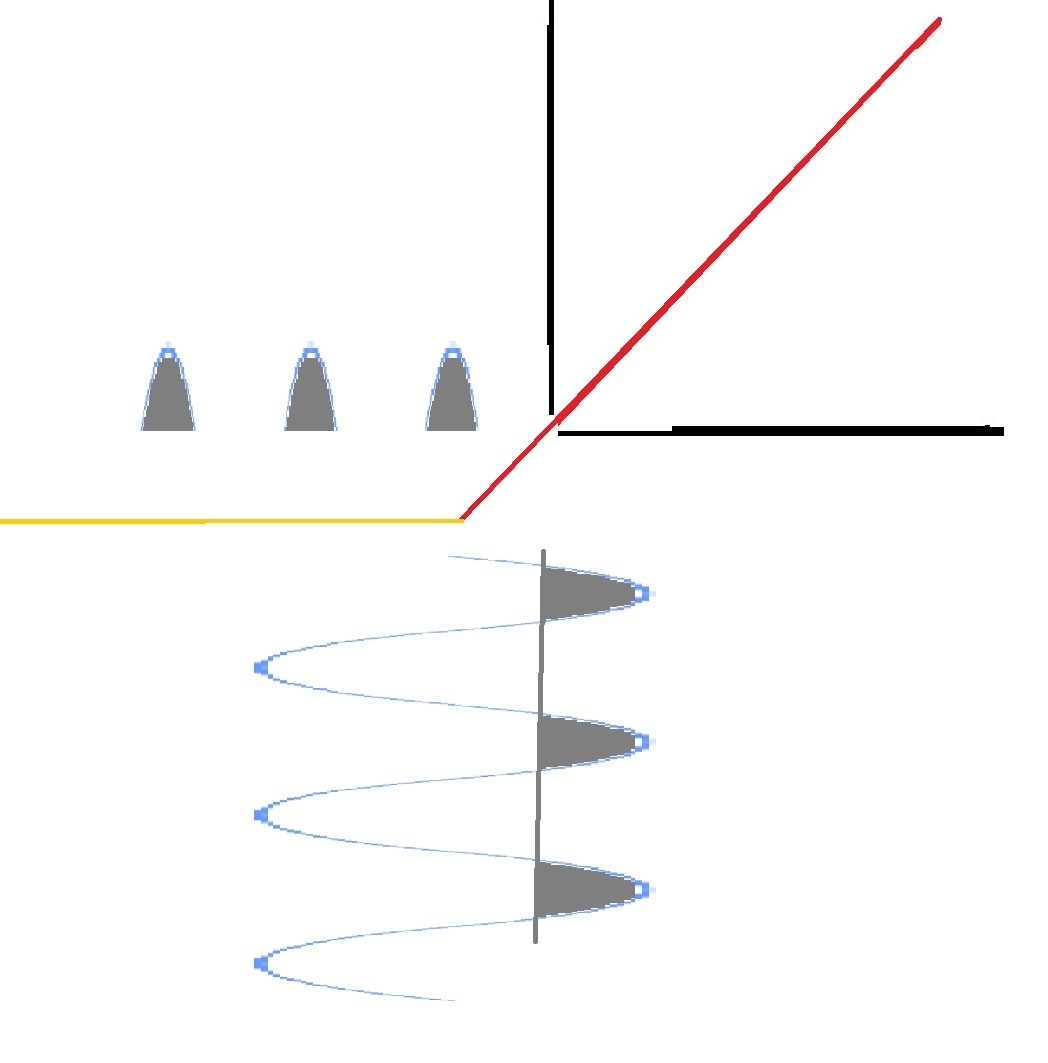

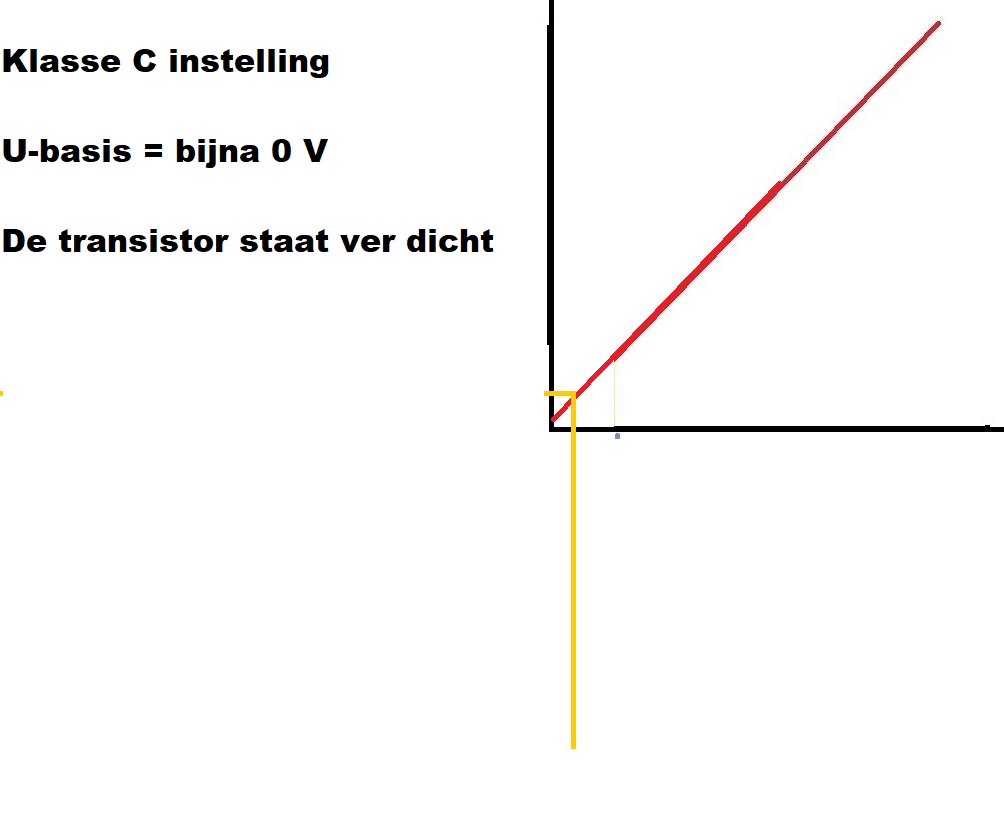

Bij de klasse C:
De transistor versterkt alleen GROTE signalen.
De transistor staat dicht, zonder signaal.
Zeer veel vervorming van het signaal.
Het rendement is groot (75%).
-
Figuur 1
Figuur 2
Figuur 4
Figuur 7
┘
Figuur 9
┘

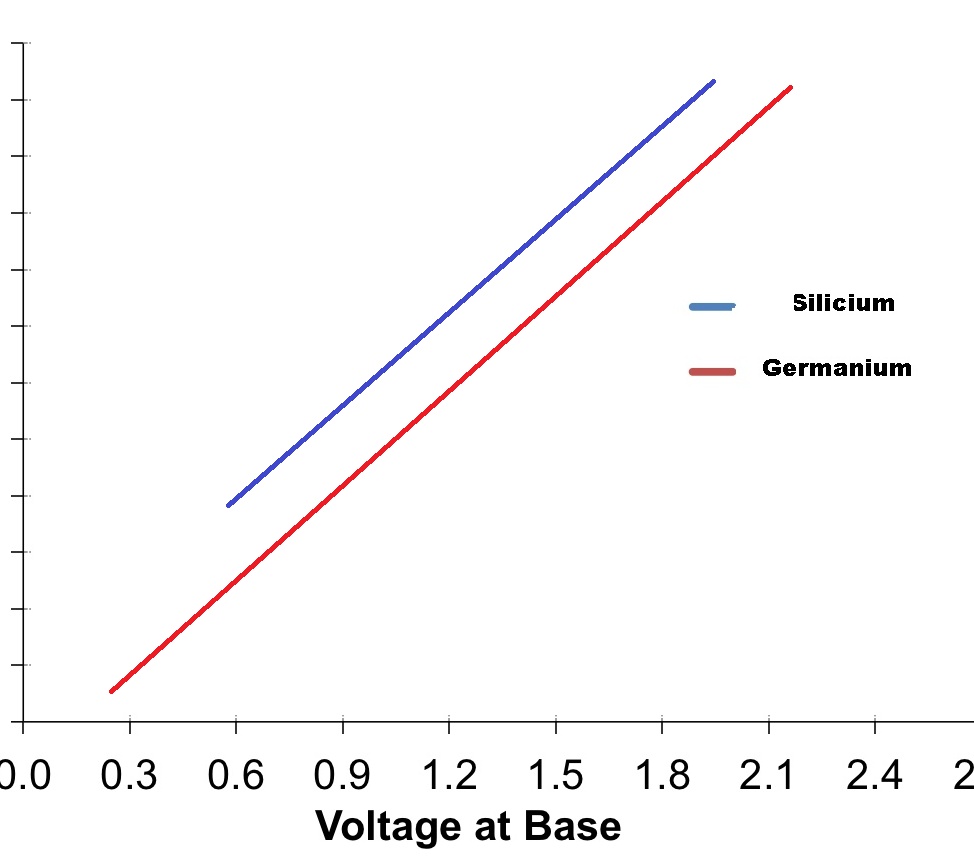

Belastingslijn
een rechte lijn die wordt gebruikt om het optimale voorspannings- of werkpunt van een transistor in te stellen .
