006

X is een kwartskristal voor 7 Mhz (grondtoon).
UI wordt opgewekt door een signaalgenerator met een instelbare frequentie fg.
Als fg heel langzaam van 6.99 naar 7.01 Mhz wordt veranderd, is op de voltmeter te zien dat het kristal resoneerd.
Op de voltmeter ziet men:

a   een dip gevolgd door een piek
b   een piek gevolgd door een dip
c   alleen 1 piek
d   alleen 1 dip

┘

Extra uitleg:

Een kristal heeft zowel een serie- als een parallelresonantie, waarbij deze in het capacitieve deel van de serieresonantie over gaat in de capacitieve deel van de parallelresonantie.

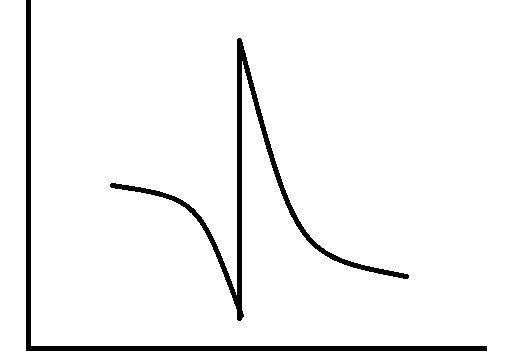

Door van de serie- en de parallelresonantie de capacitieve delen te nemen kom je uit op bovenstaande grafiek (van dip naar piek)

.

┘
