007

In de onderstaande figuur is een serieschakeling van een weerstand en een condensator getekend die is aangesloten op een generator met een sinusvormige spanning U en een verwaarloosbare inwendige weerstand.
Het juiste vectordiagram wordt gegeven door:

a   1
b   2
c   3
d   4

┘

Opmerking:

Waar dienen die kleine pijltjes voor ?

Ze staan tegen de klok , om aan te geven hoe ze bekeken moeten worden.
In de zgn kwadraten.

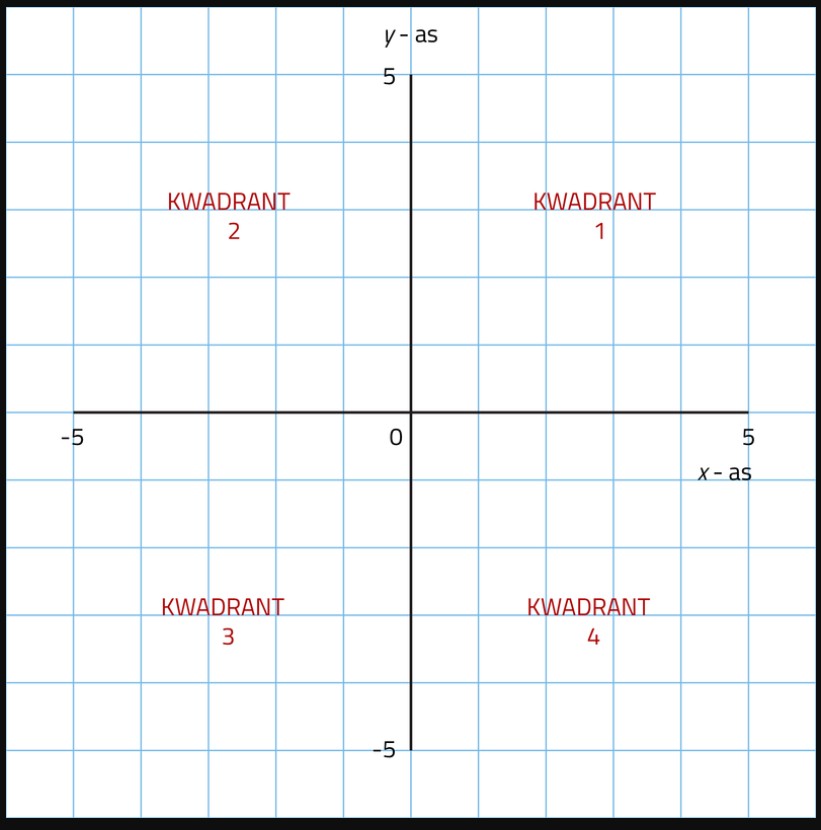

Hier  staan de pijltjes bij de kwadranten
