De reactantie [schijnbare weerstand].
Reactantie:
f = de frequentie uitgedrukt in Hz.
C = de capaciteit in Farad.

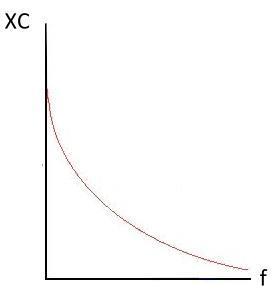

Als de frequentie f toeneemt,
neemt de Xc af.
Ω

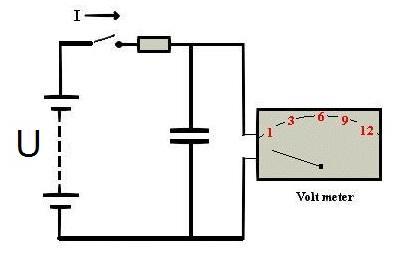

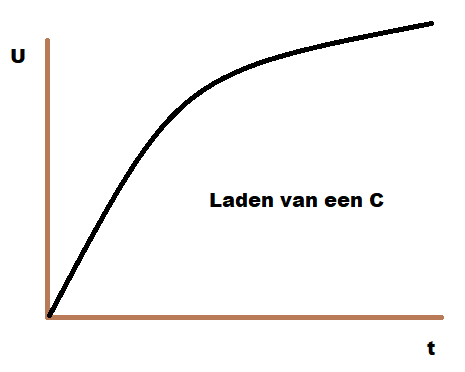

Het laden van een C:

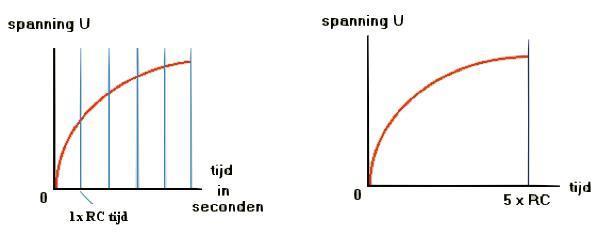

RC-tijd=R x C in seconden.
5xRC =de C geladen tot 67%.
We zeggen dat de C geladen is in 5x de RC-tijd.
t = 5RC sec=5xRxC

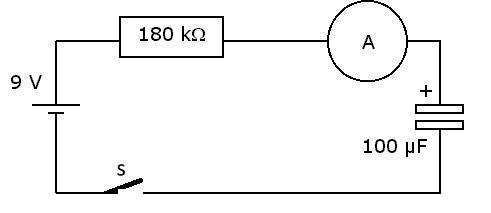

Rekenen:
I=U/R 9/180K=50 microA
RCt=RxC 180exp3x100exp-6=18 s

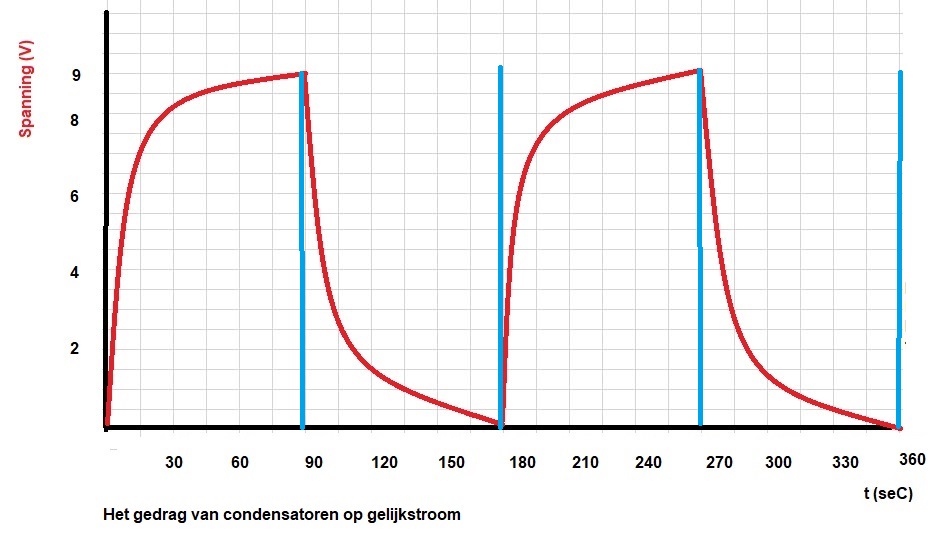

In 90s is de C geladen (=5RCt).
t= 5 x RC
Het Vermogen P:
Wordt alleen bepaald door de weerstand.
De C neemt GEEN vermogen op.
P= UxI = 9x50micro = 450 microW
P= [UxU] /R = [9x9]/180K = 450 micoW
P= [IxI] xR = [50exp-6 x 50exp-6] x 180exp3 =450exp-6 Watt = 450 microW

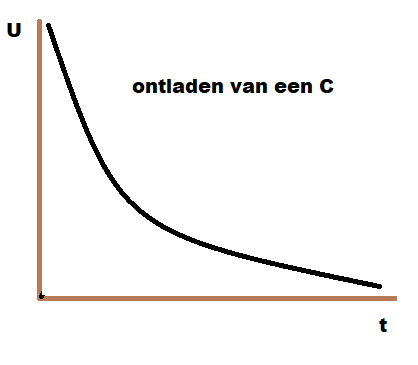

Voor wisselspanning geldt dit, omdat het laden en ontladen vertragend werkt.
