Spanningsbron, bronspanning [EMK], kortsluitstroom, inwendige weerstand en klemspanning

U^a = bronspanning [EMK]
U^k = klemspanning
Rⁱ = inwendige weerstand
R^L     = last weerstand
U^K = U^A - Uⁱ

De Uⁱ (het spanningsverlies over de Rⁱ),
zal de U^b (de EMK-spanning)
tot U^K (klemspanning) terugbrengen.

Spanningsbron.

Als er een stroom gaat lopen blijft de spanning  U  tussen de twee aansluitpunten van de spanningsbron gelijk.
De stroomsterkte I die de spanningsbron levert, wordt bepaald door weerstand R  van de aangesloten belasting.
Neemt de weerstand AF >>>
neemt de stroom TOE !!

EMK

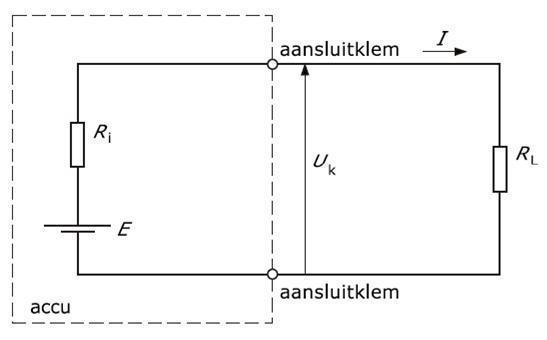

De elektromotorische kracht (EMK).
Is de naam voor de oorsprong- of bronspanning van een galvanisch element  in onbelaste toestand.

Elke EMK heeft een inwendige weerstand R^I.
Wat we eraan hangen is de last R^L.
Zonder aansluiting zal de EMK gelijk zijn aan de bronspanning.

Wat hebben we hier?
Een EMK van 40 Volt.
Een R^I inwendige weerstand van 5 Ω.
Een belasting van 15 Ω en 20 Ω in serie.

De totale belasting is  hier dus
R^t = R¹+R² = 15 + 20 =35 Ω.
Maar ook de R^I staat in serie dus
R^t=R¹+R²+R³  35+R^I=35 + 5 = 40 Ω,
40 Ohm belast de schakeling.
I=U/R  geeft  40/40 = 1 A.
U^RI = I xR^I = 1 x 5 = 5 volt.
Dus de klemspanning U^k is dan
U^K = U^a – U^I  = 40-5 =35 V.

jj_01_02_001v

Figuur 1

Figuur 2

Figuur 3

Figuur 4

┘

┘

Gaan we belasten met R^L, dan zakt de spanning over de aansluitpunten, veroorzaakt door de Rⁱ.
