DATA BASE
Sectie 3
┘
01
http://www.iwab.nu/019-010.html

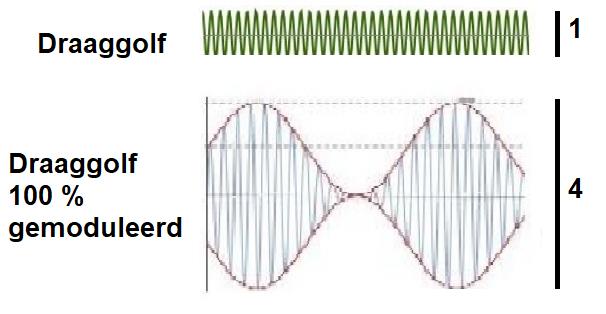

Een hf-draaggolf wordt amplitude gemoduleerd met spraak.
Constant blijft:
a de frequentie van de hf-draaggolf
b de frequentie van het modulerende signaal
c de amplitude van de hf-draaggolf
d de amplitude van de hf-draaggolf en de frequentie van het modulerende signaal
De draaggolf wordt vervormd, maar de frequentie van draaggolf verandert niet
02
http://www.iwab.nu/019-007.html
De oscilloscoop, aangesloten op de antenne aansluiting van een zender, vertoont het volgende beeld.
Dit duidt op:
a een FM zender gemoduleerd met een toon
b een FM zender met sterke 2de harmonische
c een AM zender gemoduleerd met een toon
d een EZB zender genoduleerd met een toon
1 toon, want de vervorming van het HF-signaal is gelijkmatig
03
http://www.iwab.nu/H5-131.html

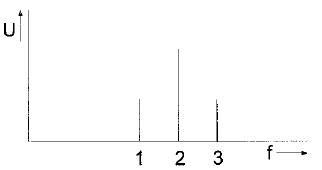

Gegeven is het frequentiespectrum van een met één toon gemoduleerde AM-zender.
De met 2 aangeduidde lijn stelt voor de
a lage zijband
b draaggolf:
c hoge zijband
d toon
1 onderzijband
2 draaggolf
3 bovenzijband
04
http://www.iwab.nu/019_003.html
Een draaggolf is 100% in amplitude gemoduleerd met één laagfrequent sinusvormig signaal.
De in het uitgezonden signaal aanwezige hoogfrequent componenten zijn aangegeven in:
a. figuur 2
b. figuur 3
c. figuur 4
d. figuur 1
1 = niets (draaggolf +USB)
2 = FM
3 = AM
4 = niets (draaggolf + LSB)
05
http://www.iwab.nu/019_001.html
De draaggolf van een AM-zender wordt met 1 toon gemoduleerd.
Het uitgangssignaal wordt op een oscilloscoop zichtbaar gemaakt.
De oscilloscoop is gesynchroniseerd met het toonsignaal.
Het juiste beeld is
a 2
b 1
c 4
d 3
AM
zo ziet een AM-signaal er uit in beeld 3
1 = EZB met 1 toon gemoduleerd
2 = fantasie
3 = AM
4 = een soort amplituide-tekening
06
http://www.iwab.nu/H1_012.html
De modulatiemethode voor spraak met de kleinste bandbreedte is
a frequentiemodulatie
b enkelzijbandmodulatie
c dubbelzijbandmodulatie
d fasemodulatie
FM = 12 Kc breed
SSB = 3 Kc breed
AM = 6 Kc breed
PM = 12 Kc breed
07
http://www.iwab.nu/jj_01_08_006v_006.html
De juiste volgorde van toenemende bandbreedte is:
a EZB FM CW
b CW EZB FM
c CW FM EZB
d FM EZB CW
CW = toon, zeer smal in Hz
EZB = 3Kc
FM = 12 Kc
08
http://www.iwab.nu/H1-085.html
Een ontvanger heeft een mf-bandbreedte van 6 kHz.
De hoogste frequentie die na een detectie van een AM-signaal onvervormd wordt weergegeven bedraagt:
a 12000 Hz
b 6000 Hz
c 1000 Hz
d 3000 Hz
6 Kc is de maximale bb
AM is dubbelzijband
6Kc / 2 = 3000 Hz
09
http://www.iwab.nu/H5_043.html

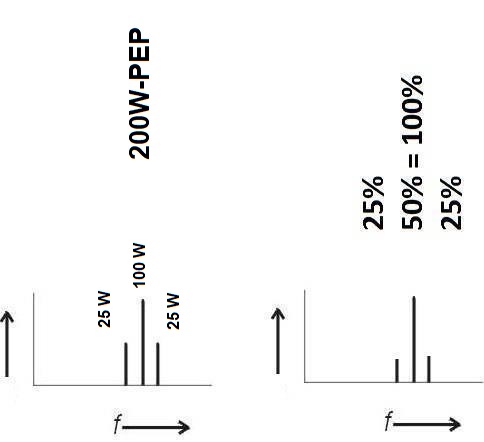

Bij een 100% met één toon gemoduleerd AM-zendsignaal heeft iedere zijband een amplitude gelijk aan:
a. 78 % van de draaggolf
b. 12,5 % van de draaggolf
c. 25 % van de draaggolf
d. 50 % van de draaggolf
Bij 100% modulatie met één toon is de amplitude (Umax) de helft van de draaggolf.
10
http://www.iwab.nu/019_002.html

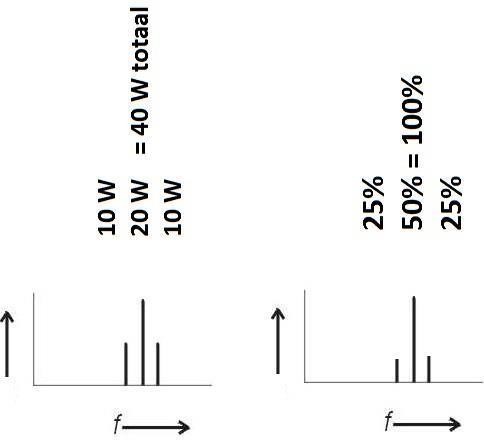

Het frequentiespectrum van een HF-signaal dat 50 procent gemoduleerd is met 1 constante lf-sinustrilling vertoont
a een draaggolf en twee zijbanden
b 1 zijband zonder draaggolf
c twee zijbanden zonder draaggolf
d een draaggolf en 1 zijband
11
http://www.iwab.nu/H5-115.html
Een amplitude gemoduleerde zender wordt gemoduleerd met 2 sinusvormige signalen van 3 en 6 Khz.
Een ontvanger welke deze signalen met een AM detector zonder vervorming kan ontvangen moet een bandbreedte hebben van minimaal:
a 6 Khz
b 9 Khz
c 12 Khz
d 18 Khz
de hoogste toon = 6 Khz
BB AM = 2 x Lf
2 x 6 = 12 Khz
12
http://www.iwab.nu/jj_05_02_001v_001.html
Een met spraak in amplitude gemoduleerd hf-signaal (A3E) heeft als eigenschap:
a de bandbreedte is onafhankelijk van de frequentie van het gemoduleerde signaal
b alle zijbandcomponenten hebben gelijke amplituden
c de frequentie van de draaggolf is constant
d de fase van de draaggolf varieert in het ritme van de modulatie
AM
OP de draaggolf , deze vervormd
De frequentie blijft gelijk
13
http://www.iwab.nu/019-006.html
Een AM-signaal heeft een bandbreedte van 10 Khz.
De hoogste frequentie welke in het modulerende lf-signaal voorkomt is:
a 20 Khz
b 10 Khz
c 5 Khz
d 2.5 Khz
BB-AM = 2 x fmod
BB = 10 Khz
10 Khz = 2 x f.mod
f.mod = bb / 2 = 10 */ 2 = 5 Khz
14
http://www.iwab.nu/H5_020.html

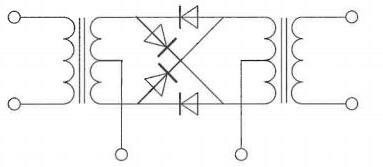

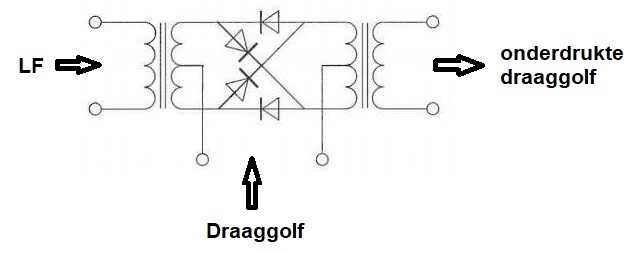

De schakeling stelt voor
a spanningsverdubbelaar
b frequentiediscriminator
c balansmodulator
d dubbelfasige gelijkrichter
15
http://www.iwab.nu/jj_05_02_004v_014.html
In een enkelzijbandzender kiest men bij voorkeur voor een balansmodulator omdat hiemee
a minder harmonischen ontstaan
b de draaggolf wordt onderdrukt
c modulatie-oversturing van de eindtrap wordt voorkomen
d het zendvermogen (PEP) van het uiitgezonden signaal wordt verminderd
de draaggolf wordt onderdrukt
16
http://www.iwab.nu/H5_053.html
In een EZB-zender wordt een zijbandfilter toegepast.
Dit filter is geplaatst tussen:
a de balansmodulator en de daaropvolgende versterkertrap van de zender
b de microfoon en de microfoonversterker
c de draaggolfgenerator en de balansmodulator
d de microfoonversterker en de balansmodulator
de balansmodulator en de daaropvolgende versterkertrap van de zender
er wordt hier LSB of USB onderdrukt
17
http://www.iwab.nu/H8_056.html
Een oscilloscoop, aangesloten op de antenne-aansluiting van een zender welke gemoduleerd is met spraak, vertoont het getoonde beeld.
De zender is:
a een AM-zender
b een EZB-zender met volle draaggolf
c een EZB-zender met onderdrukte draaggolf
d een FM-zender
FM de amplitude is constant
(EZB met 1 toon , geeft hetzelfde beeld)
18
http://www.iwab.nu/H5_061.html
Een nadeel van enkelzijbandmodulatie tov amplitudemodulatie is:
a meer vervorming door onjuiste afstemming
b plaats voor minder zenders in de banden
c meer vervorming door selectieve fading
d meer vervorming door de draaggolf interferentie
Door het ontbreken van de draaggolf is het moeilijk om vervormingsloos af te stemmen.
De andere antwoorden zijn juist een voordeel.
19
http://www.iwab.nu/H5-106.html
Bij een EZB zender wordt de draaggolf onderdrukt om:
a de verstaanbaarheid te verbeteren
b de bandbreedte te halveren
c storingen door laagfrequent detectie te verminderen
d het beschikbaar vermogen in de zijband te concentreren
Alle energie wordt in 1 zijband gestopt
20
http://www.iwab.nu/H5_084.html
Een voordeel van enkelzijbandmodulatie vergeleken met amplitudemodulatie is:
a de frequentiestabiliteit van de ontvanger kan lager zijn
b de vervorming agv selectieve fading is minder hinderlijk
c de zender eindtrap kan ik klasse C worden ingesteld
d de bandbreedte van de ontvanger kan groter zijn
De BB is smaller
Fading heeft minder kans om op te treden
21
http://www.iwab.nu/H1-095.html
http://www.iwab.nu/H5-093.html

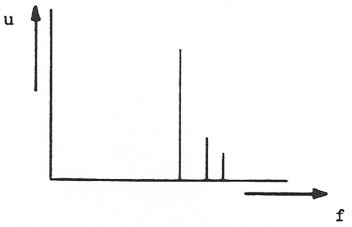

Een zender wordt gelijktijdig gemoduleerd met twee sinusvormige signalen.
Indien het spectrum van het uitgangssignaal het getekende beeld vertoont, is er sprake van:
a amplitude modulatie
b enkelzjband modulatie
c fase modulatie
d frequentie modulatie
EZB met volle draaggolf
eerste = draaggolf
tweede = USB laagste toon
derde = USB hoogste toon
23
http://www.iwab.nu/H8_024.html
Met een oscilloscoop en een twee-toon testsignaal kan van een EZB-zender worden bepaald:
a de frequentie deviatie
b de liniairiteit
c de modulatiediepte
d de faseverschuiving van de draaggolf
22
http://www.iwab.nu/H8_075.html
De amplitude-lineariteit van een EZB-zender wordt getest m.b.v. oscilloscoop gekoppeld met de zenderuitgang.
De gebruikelijke methode is door de zender te moduleren met:
a. één LF-blokgolf
b. één sinusvormig LF-signaal
c. twee sinusvormige LF-signalen
d. normale spraaksignalen
Er is alleen signaal aan de uitgang zijn bij modultie
24
http://www.iwab.nu/H5_085.html
Een ideale enkelzijbandzender wordt met twee even sterke sinusvormige audiosignalen van 800 Hz en 100 Hz uitgestuurd.
Het uitgangssignaal wordt zichtbaar gemaakt op een oscilloscoop.
Het juiste beeld is:
a 3
b 2
c 1
d 4
1= AM
2= fantasie
3= EZB 2tone
4= EZB 1tone
25
http://www.iwab.nu/H1_030.html

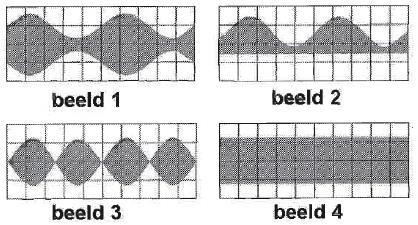

Een ideale enkelzijbandzender wordt met één sinusvormige toon van 1000 Hz uitgestuurd.
Het uitgangssignaal wordt op een oscilloscoop zichtbaar gemaakt.
Het juiste beeld is:
a. beeld 2
b. beeld 1
c. beeld 4
d. beeld 3
beeld 1 AM
beeld 2 is de vorm dat uit de detector komt van een AM detector
beeld 3 SSB
beeld 4 SSB , maar met 1 toon // FM
26
http://www.iwab.nu/H5_070.html

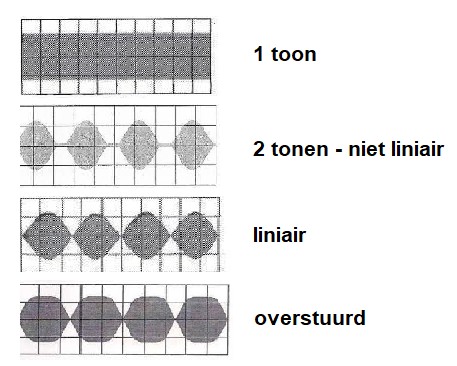

Een enkelzijbandzender wordt met twee even sterke sinusvormige audiosignalen van respectievelijk 800 Hz en 1000 Hz uitgestuurd.
Het uitgangssignaal wordt zichtbaar gemaakt op een oscilloscoop.
Dit beeld geeft aan dat een van de zendertrappen:
a veel harmonischen produceert
b overstuurd wordt
c niet lineair is
d te weinig uitgestuurd word
niet lineair is
27
http://www.iwab.nu/H5-132.html
Een enkelzijbandzender wordt met twee even sterke sinusvormige audiosignalen van respectievelijk 800 Hz en 1000 Hz uitgestuurd.
Het uitgangssignaal wordt zichtbaar gemaakt op een oscilloscoop.
Dit beeld geeft aan dat een van de zendertrappen:
a veel harmonischen produceert
b overstuurd wordt
c niet lineair is
d te weinig uitgestuurd word
niet lineair is
28
http://www.iwab.nu/020_004.html
In een EZB-zender wordt de modulatie verkregen door middel van een balansmodulator.
Daarachter is een zijbanddoorlaatfilter geplaatst.
De gangbare bandbreedte van dit filter voor goed verstaanbare spraak bedraagt:
a 1200 Hz
b 9600 Hz
c 2400 Hz
d 4800 Hz
BB EZB = 3Kc
Een filter moet indeze buurt liggen, kleiner mag,
omdat we geen absoluut gehoor hebben
2400Hz
29
http://www.iwab.nu/H5-129.html
Voor optimale verstaanbaarheid van spraak dient via een telefoniezender een frequentieband overgebracht te worden die ligt tussen
a 2000 en 4000 Hz
b 1000 en 2000 Hz
c 300 en 3000 Hz
d 100 en 1000 Hz
Verstaanbaarheid = spraak = 3 Kc = 3000 Hz
30
http://www.iwab.nu/020-008.html
Een EZB-zender met onderdrukte draaggolf wordt gemoduleerd met spraak waaruit alle frequenties beneden 500 Hz en boven 2500 Hz zijn gefilterd.
De minimumbandbreedte van de ontvanger moet zijn:
a 500Hz
b 2000 Hz
c 2500 Hz
d 5000 Hz
Alles tussen 2500-500 Hz (= 2000 Hz) moet worden weergegeven
31
http://www.iwab.nu/H4_014.html
De meest geschikte bandbreedte voor een HF-amateur-ontvanger, die gebruikt wordt voor EZB-telefonie-ontvangst bedraagt
a 16 Khz
b 2.4 Khz
c 7.5 Khz
d 400 Hz
De meest gebruikte BB is tussen de 300 en 2700 Hz
2700 - 300 = 2400 Hz
32
http://www.iwab.nu/020_006.html
De gebruikelijke bandbreedte van een amateur EZB-telefoniesignaal is:
a 500 HZ
b 1 Khz
c 12 a 15 Khz
d 2 a 3 Khz
BB EZB = 3 KC
dus een smaller filter gaat goed omdat we toch niet een volledig gehoor hebben
33
http://www.iwab.nu/H1_009.html
Een voordeel van amplitudemodulatie ten opzichte van enkelzijbandmodulatie is
a minder vervorming door frequentie-afwijkingen
b minder vervorming door draaggolf-interferentie
c minder vervorming door selectieve fading
d plaats voor meer zenders in de banden
AM is dubbelzijband met draaggolf
Met EZB moeten we een draaggolf zelf maken voor ontvangst met de BFO
34
http://www.iwab.nu/021_004.html

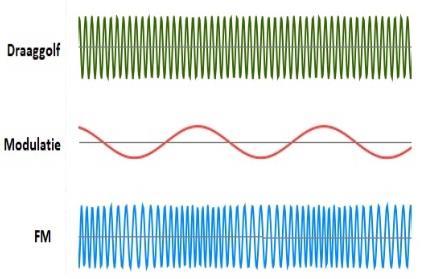

Het zendvermogen van een 2-meter FM-telefoniezender is:
a afhankelijk van de amplitude en de frequentie van het modulerende signaal
b afhankelijk van de amplitude van het modulerende signaal
c onafhankelijk van de amplitude van het modulerende signaal
d afhankelijk van de frequentie van het modulerende signaal
De fmod IN de draaggolf
De draaggolf is constant
35
http://www.iwab.nu/021-019.html

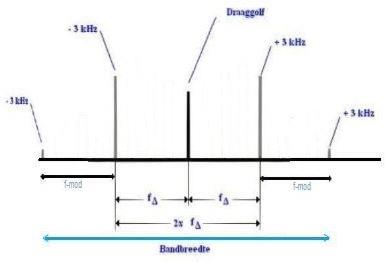

De bandbreedte van een FM-signaal:
a is onafhankelijk van het modulerende signaal
b is alleen afhankelijk van de frequentie van het modulerende signaal
c is alleen afhankelijk van de amplitude van het modulerende signaal
d is afhankelijk van de amplitude èn de frequentie van het modulerende signaal
BB FM=2*fmod+2* Δ f
36
http://www.iwab.nu/021-018.html
De bandbreedte van een FM-signaal:
a is altijd kleiner dan de bandbreedte van een AM-signaal
b is gelijk aan 2 maal de bandbreedte van het modulerende signaal
c is onafhankelijk van het modulerende signaal
d hangt af van de toegepaste modulatie-index
BB FM=2*fmod+2* Δ f
37
http://www.iwab.nu/021_009.html
Tijdens het moduleren van een FM-telefoniezender met een toon van constante amplitude varieert:
a de frequentie en de amplitude van het uitgezonden signaal
b de amplitude van het uitgezonden signaal
c de frequentie van het uitgezonden signaal
d de frequentiezwaai van het uitgezonden signaal
Bij FM fmod in de draaggolf
De draaggolf bkijft constant
38
http://www.iwab.nu/H4-100.html
Een superhetrodyne ontvanger ontvangt een FM signaal met een zwaai van 3 Khz.
De zwaai in de middenfrequent versterker is:
a afhankelijk van de oscillatiefrequentie
b 1.5 Khz
c 6 Khz
d 3 Khz
In het MF wordt het te ontvngen signaal eruit gefilterd
Dit signaal mag niet verloren gaan dus ook 3 KLhz breed
39
http://www.iwab.nu/021-015.html
Een FM zender wordt gemoduleerd met een toon van 2500 Hz.
De frequentiezwaai is 10 Khz.
De modulatie index is dan:
a 0.25
b 2.5
c 4
d 40
ß = ∆ f / fmod
β = 10Khz / 2500 Hz = 4
40
http://www.iwab.nu/H5_066.html
De frequentiezwaai van een FM-zender wordt vergroot van 2 KHz naar 3 KHz.
Het zendvermogen van de zender:
a wordt 2/3 van de vroegere waarde
b blijft gelijk
c wordt 9/4 van de vroegere waarde
d wordt 3/2 van de vroegere waarde
BB-FM=(2xmod)+(2xzwaai)
BB-FM=(2xmod)+(2xzwaai)
BB-FM=(2x3)+(2x3)=12KC
BB-FM=(2x3)+(2x2)=10KC NFM
Het vermogen is altijd constant,
ook zonder f mod
41
http://www.iwab.nu/017_002.html
De frequentiezwaai van een fasegemoduleerd (PM) signaal wordt bepaald door:
a alleen de frequentie van het modulerende signaal
b de frequentie van de draaggolf en de frequentie van het modulerende signaal
c de amplitude en de frequentie van het modulerende signaal
d alleen de amplitude van het modulerende signaal
BB FM = 2*f-mod + 2*∆f
42
http://www.iwab.nu/017_004.html
De frequentiezwaai van een frequentie gemoduleerde zender is voornamelijk afhankelijk van :
a de hoogste frequentie van het audiosignaal
b de amplitude van het audiosignaal
c de verhouding van de amplitude en de frequentie van het audiosignaal
d de frequentie van het audiosignaal
β = Δf / fmod
Δf = β * fmod
Bij toename van de amplitude van het audiosignaal
neemt de bandbreedte toe
43
http://www.iwab.nu/H5_083.html
De frequentiezwaai van een FM-gemoduleerde draaggolf wordt groter als de:
a amplitude van het modulerende signaal toeneemt
b amplitude van het hoogfrequent signaal toeneemt
c amplitude van het modulerende signaal afneemt
d frequentie van het modulerende signaal afneemt
β = Δf / fmod
Δf = β * fmod
Bij toename van de amplitude van het audiosignaal
neemt de bandbreedte toe
44
http://www.iwab.nu/H9_057.html
lndien een FM-zender een te grote frequentiezwaai vertoont ,kan dit worden verholpen door :
a de voedingsspanning van de zender te verlagen
b de frequentie van de modulatie te verlagen
c de amplitude van de modulerende spanning te verkleinen
d de voedingsspanning van de zender te stabiliseren
de ∆f geeft en +/- verandering van de draaggolf
de ∆ van de amplitue van het LF verandert het aantal zijbanden
45
http://www.iwab.nu/021_007.html
Een 2-meter FM-zender wordt gemoduleerd met spraak.
De zwaai is 3 kHz.
De bandbreedte van het hf-signaal is ongeveer:
a 6 kHz
b 1 kHz
c 12 kHz
d 3 kHz
BB FM = 2*f-mod + 2*Δf
BB FM = 2x3000 + 2x3Kc = 12 Khz
6 Khz = AM
1 Khz = CW
12 Khz = FM
3 Khz = EZB
46
http://www.iwab.nu/H5_019.html
Een voordeel van FM-modulatie vergeleken met EZB
a er is ruimte voor meer zenders per 100 Khz ruimte
b de eindtrap van de zender kan in klasse C staan
c de bandbreedte van de ontvanger kan kleiner zijn
d in de ontvanger kan een produktdetector worden geplaatst
Omdat fmod in de draaggolf zit kan een C klasse versterker worden gebruikt
47
http://www.iwab.nu/H1_011.html
Een FM-zender geeft een draaggolfvermogen af van 10 Watt en is belast met een gloeilamp van 15 Watt
De zender wordt met spraak gemoduleerd
Deze lamp zal
a constant gloeien
b in het spraakritme feller gloeien
c alleen tijdens het spreken gloeien
d niet gloeien
De lamp brand altijd , het vermogen bij FM is constant
ad b dit komt voor bij een AM-zender
ad c dit komt voor bij een SSB-zender
48
http://www.iwab.nu/021_005.html
Een met spraak in frequentie gemoduleerd signaal heeft de volgende eigenschap:
a.de bandbreedte is onafhankelijk van de modulatie
b.alle zijbandcomponenten hebben gelijke amplitude
c.de frequentie wordt gevarieerd door de modulatie
d.het aantal zijbandcomponenten is onafhankelijk van de modulatie
49
http://www.iwab.nu/021-017.html
Een 2-meter FM-zender wordt gemoduleerd met een 1000 Hz toon waarvan de amplitude constant is.
De frequentiezwaai bedraagt 3 kHz.
Hierbij ontstaan:
a geen zijbandfrequenties
b êên zijbandfrequentie
b twee zijbandfrequenties
d meer dan twee zijbandfrequenties
Bij FM zijn er meer dan 2 zijbanden als de modulatie-index ß >0.2 is
┘
