DATA BASE
Sectie 19
┘
01
http://www.iwab.nu/jj_06_02_002v_007.html

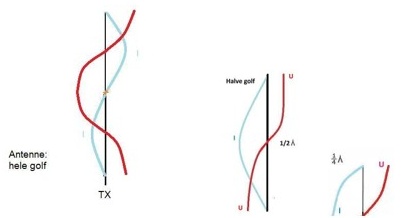

Aan het andere einde van de antenne is er een:
a spanningsmaximum en een stroomminimum
b spanningsminimum en een stroommiminmum
c spanningsmaximum en een stroommaximum
d spanningsminimum en en stroommaximum
a
02
http://iwab.nu/H1-078.html

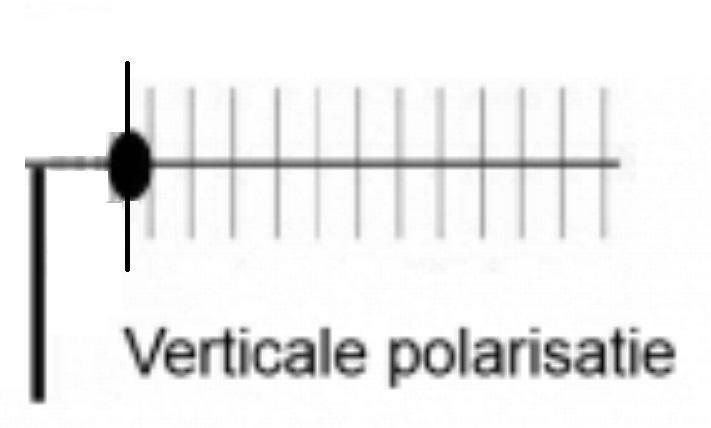

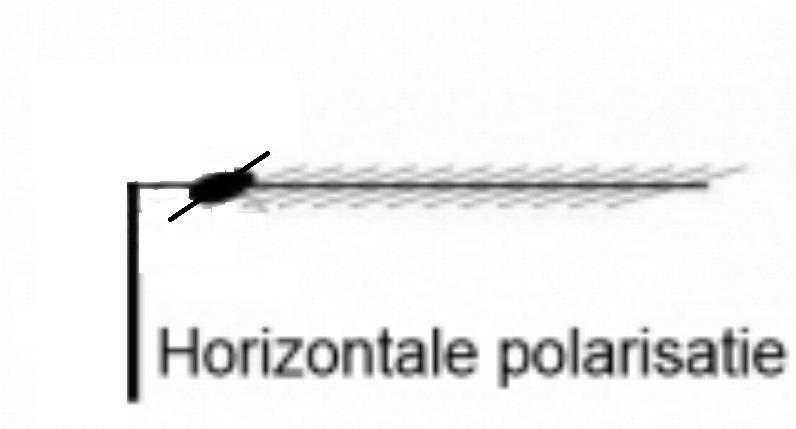

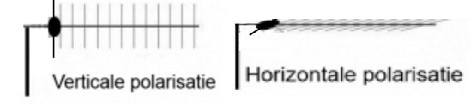

De polarisatie van de door een yagi-antenne uitgestraalde golf wordt bepaald door:
a. de stand van de straler
b. het aantal elementen
c. de afstand tussen de elementen
d. de antennehoogte
a
.03
http://www.iwab.nu/H6-153.html
Circulaire polarisatie van een electromagnetische golf kan worden opgewekt met:
a een Yagi antenne
b twee dipolen loodrecht op elkaar
c een gevouwen dipool
d een tot een cirkel gebogen dipool
b
-
04
http://www.iwab.nu/H6-182.html
Stelling 1
met een antennedraad evenwijdig aan het aardoppervlak wordt een verticaal gepolariseerde golf opgewekt
Stelling 2
met een antennedraad evenwijdig aan het aardoppervlak wordt een horizontaal gepolariseerde golf opgewekt
wat is juist ??
a alleen stelling 1
b alleen stelling 2
c geen van beide beweringen
d beide beweringen
b
-
05
http://www.iwab.nu/H6_104.html
Een koperdraad wordt voldoende hoog en vrij opgehangen als antenne.
Een kant eindigt op een isolator.
De andere kant van de antenne heeft tov aarde een lage impedantie voor een zendsignaal indien de koperdraad lengte elektrisch gelijk is aan:
a ¼ golflengte
b 1/8 golflengte
c ½ golflente
d 1 golflengte
a
-
06
http://www.iwab.nu/014_009.html
De lengte van een halve golf dipool antenne voor de 7Mhz band is ongeveer
a 20.4 meter
b 7.0 meter
c 10.2 meter
d 40.8 meter
7 Mhz is 300/7=42.8 meter
de helft voor een halve golf = 21.4 meter ...Dus a
07
http://www.iwab.nu/H6_096.html

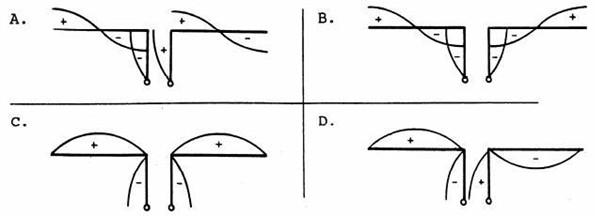

Een antenne wordt in het midden symmetrisch gevoed via een open kwartgolflijn.
Welke tekening geeft de juiste spanningsverdeling op straler en voedingslijn weer?
a A
b B
c C
d D
a
08
http://www.iwab.nu/H6_066.html
Een halvegolf antenne wordt in het midden gevoed.
Dit is het punt van maximale:
a resonantie
b impedantie
c spanning
d stroom
d
09
http://www.iwab.nu/H6_051.html
Een zendantenne wordt in het midden gevoed.
Welke figuur geeft de juiste stroomverdeling?
a figuur 1
b figuur 2
c figuur 3
d figuur 4
a
1 stroomverloop hele golf
2 spanningsverloop halve golf
3 spanningsverloop hele golf
4 spanningsverloop hele golf , anders getekend
-
10
http://www.iwab.nu/H6_094.html

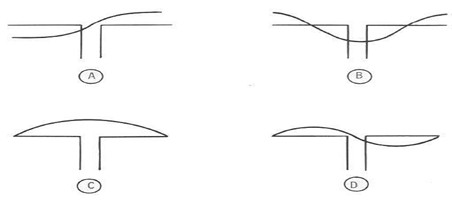

Een halvegolf-dipool wordt in het midden gevoed.
De stroomverdeling over de dipool is aangegeven in figuur:
a. A
b. B
c. C
d. D
c
11
http://www.iwab.nu/H6_093.html
De resonantiefrequentie van een antenne wordt verhoogd door:
a de opstelhoogte van het stralende element te verkleinen
b het stralende element te verkorten
c een aardvlak aan te brengen
d het stralende element te verlengen
b hogere freq is kortere antenne
-
12
http://www.iwab.nu/H6_038.html
Als het stralende deel van een antenne langer wordt gemaakt dan zal zijn resonantiefrequentie
a geheel verdwijnen
b hoger worden
c gelijk blijven
d lager worden
d 300 / m = f [mhz]
-
13
http://www.iwab.nu/H6-183.html
Een open halve golf dipool in de vrije ruimte heeft in het midden een impedantie van ongveer
a 600 Ω
b 72 Ω
c 36 Ω
d 240 Ω
b
-
14
http://www.iwab.nu/H6_113.html
Twee dipolen zijn via een open voedingslijn verbonden met een 14 MHz zender.
Het zendvermogen is 100 watt.
De demping van de voedingslijn naar de zender is 1 dB.
Het effectieve uitgestraalde vermogen (ERP) bedraagt:
a 200 W
b 400 W
c 100 W
d 50 W
a
de winst is normaal 4 dB
verlies 1 dB
3 dB is een verdubbeling
-
15
http://www.iwab.nu/H6_013.html
Door het aanbrengen van seriespoelen in een dipoolantenne zal de
a resonatiefrequentie hoger worden
b opstraalhoek veranderen
c resonantiefrequentie lager worden
d resonantiefrequentie niet veranderen
f = 300 / λ λ = 300 / f
-
16
http://www.iwab.nu/jj_06_03_004v_003.html
Een halve golf enkele dipool wordt op dezelfde plaats vervangen door een halve golf gevouwen dipool.
In beide gevallen is het door de antenne uitgestraalde vermogen 100 watt op 14.1 Mhz
Het op 1000km afstand ontvangen signaal:
a verandert niet
b wordt zwakker
c wordt sterker
d wordt onneembaar
a
-
17
http://www.iwab.nu/H6_077.html
Een gevouwen dipool heeft ten opzichte van een open dipool:
a een hogere aansluitimpedantie
b een sterker richteffect
c kleinere afmetingen
d een lagere aansluitimpedantie
a
Z open dipool, midden gevoed 72 Ohm
Z gevouwen dipool, mideden gevoed 300 Ohm
-
18
http://www.iwab.nu/H6_014.html
De ingangimpedantie van een open halvegolf dipoolantenne gedraagt zich beneden de resonantiefrequentie als
a inductief
b reeel en laagohmig
c capacitief
d reeel en hoogohmig
c Lagere freq moet langere antenne zijn
nu dus te kort
capacitief
-
19
http://www.iwab.nu/jj_06_02_003v_004.html
Een in het midden gevoede halvegolfantenne is in resonantie op 7 MHz.
Bij gebruik van deze antenne op 14 MHz is de impedantie in het voedingspunt:
a veel hoger
b sterk capacitief
c sterk inductief
d veel lager
λ = 300 / f
300/7=42.8 m /2=21.43 m = halve golf op 7 Mhz ( stroom = maximaal , lage impedantie in het voedingspunt )
300/14=21.43 = hele golf op 14 Mhz ( stroom = nul , zeer hoge impedantie im het voedingspunt )
dus a
-
20
http://www.iwab.nu/H6-164.html
Stelling 1
De antennewinst van een gevouwen dipool is groter dan van een enkele dipool.
Stelling 2
De antennewinst van een 12 elements Yagi-antenne is groter dan van een 6 elements Yagi-antenne.
Wat is juist:
a stelling 1 en 2
b alleen stelling 1
c alleen stelling 2
d geen van beide stellingen
c
-
21
http://www.iwab.nu/H6_109.html

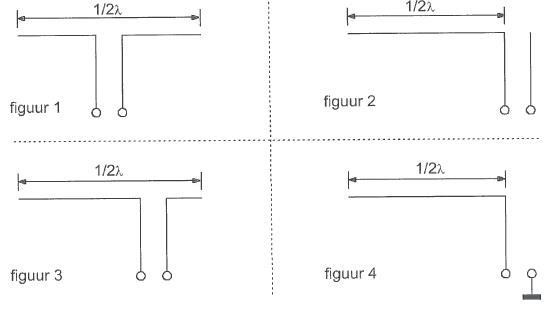

Welke figuur stelt een eind gevoede halvegolf antenne voor?
a figuur 2
b figuur 3
c figuur 1
d figuur 4
a
-
22
http://www.iwab.nu/H6_073.html

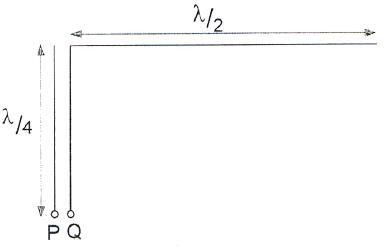

Een halvegolfantenne wordt aan het einde gevoed via een voedingslijn met een lengte van een kwartgolf.
De impedantie is dan:
a hoog
b oneindig
c nul
d laag
LET OP de vraag...
geen END-FET maar 1/2 golf
Extra uitleg:
De impedantie gemeten tussen P en Q is: antw. d. laag
Een eindgevoede halvegolf antenne heeft een hoge impedantie aan het eind (maximale spanning, minimale stroom).
Kwartgolf voedingslijn moet dit aanpassen en moet dus ook hoog zijn.
Op het voedingspunt tussen P en Q zal de impedantie daarom laag zijn.
-
23
http://www.iwab.nu/014_027.html
Een zender, werkend op 3.5 Mhz wordt aangesloten op een antenne bestaande uit een draad met een lengte van 25 meter.
Welke aankoppeling is het meest geschikt?
a figuur 3
b figuur 2
c figuur 4
d figuur 1
a
300/3.5 = 85.7 mter /4 geeft kwartgolf van 21.42 meter
We hebben dus een lengte nodig van 21.42 meter deze is dus te lang
verlengen doe je met een spoel, dus verkorten met een C
24
http://www.iwab.nu/H6_110.html
Een halvegolf dipool voor 80 m hangt op 9 m hoogte.
De elektromagnetische energie wordt hoofdzakelijk afgestraald:
a in de lengterichting van de dipool
b onder een opstraalhoek van ongeveer 90 graden
c onder een opstraalhoek van ongeveer 15 graden
d onder een opstraalhoek van ongeveer 45 graden
b
-
25
http://www.iwab.nu/H6_022.html
Stelling 1
Het aan de voorzijde van een gevouwen dipool uitgezonden vermogen is groter dan het aan de achterzijde uitgezonden vermogen
Stelling 2
De voor/achterverhouding van een gevouwen dipool is groter dan die van een yagi-antenne
Wat is juist?
a 1 en 2
b geen
c alleen 1
d alleen 2
d
-
26
http://www.iwab.nu/H6-176.html
Een eind gevoede antenne heeft een lengte van 20 m.
De aansluitweerstand van de antenne is hoogohmig.
De resonantiefrequentie is ongeveer:
a 18,75 MHz
b 11,25 MHz
c 7,5MHz
d 3,75 MHz
c
-
27
http://www.iwab.nu/H6_108.html
Welke antenne heeft in het horizontale vlak een cirkelvormige afstralingsdiagram?
a de horizontale dipoolantenne
b een cubical quad antenne
c een yagi antenne
d een groundplane antenne
d
-
28
http://www.iwab.nu/H6_068.html

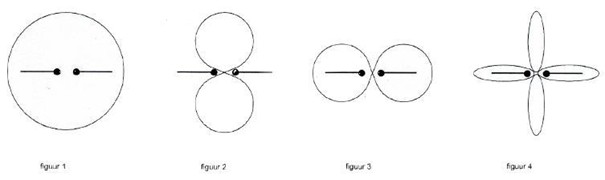

Welke figuur geeft het stralingsdiagram van een halvegolf dipoolantenne weer?
a figuur 3
b figuur 4
c figuur 2
d figuur 1
c
Ëxtra uitleg:
bij dipoolantenne staat stralingsrichting haaks op de dipool en heeft een achtvorm wat betekent, dat de dipool zowel voor als achter even gevoelig is.
-
29
http://www.iwab.nu/H6-184.html
De strtaling van een halvegolf dipoolantenne in de vrije ruimte is maximaal
a in een richting loodrecht op de straler
b in de lenterichting van de straler
c onder een hoek van 30° met de straler
d onder een hoek van 45° met de straler
a
-
30
http://www.iwab.nu/H6_102.html

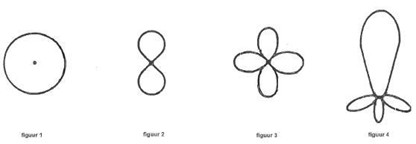

Een groundplane-antenne heeft in het horizontale vlak het volgende stralingsdiagram:
a 4
b 1
c 3
d 2
1= groundplane
2= dipole
3= klaverblad
4= parabool
31
http://www.iwab.nu/H6_105.html
a midden-gevoede horizontale dipool
b paraboolantenne
c groundplane
d yagi
c
-
32
http://www.iwab.nu/H6-185.html
Bij een groundplane antenne staan de radialen vaak onder een hoek van ongeveer 1 tov de straler20 graden tov de straler
Dit wordt gedaan om
a de voetpuntimpedantie dicht bij 50 ohm te brengen
b de voetpuntimpedantie dicht bij 300 ohm te brengen
c het optreden van mantelstromen tegen te gaan
d de sttralingshoek te vergroten
a
-
33
http://www.iwab.nu/H6_098.html
De voetpuntimpedantie van een groundplane antenne, waarvan de radialen naar beneden worden gebogen, zal:
A. hoger worden
B. lager worden
C. gelijk blijven
D. zuiver capacitief worden
A van 32 naar 50 ohm
-
34
http://www.iwab.nu/H6_106.html
De voetpunt-impedantie van een kwartgolf verticale hf-antenne op een goed geleidend horizontaal grondvlak is ongeveer:
a 52 ohm
b 36 ohm
c 18 ohm
d 75 ohm
b Impedantie van een mobiele antenne is afhankelijk van het aardvlak.
Bij 90º t.o.v. de aarde is impedantie minimaal 36Ω.
Een ¼ golf is een halve open dipool van 74Ω.
-
35
http://www.iwab.nu/H6_040.html
Een verticale antenne heeft een lengte van 10 meter.
De impedantie van de antenne is ongeveer 36 Ohm.
De zendfrequentie is ongeveer:
a 7.5 Mhz
b 10 MHZ
c 30 Mhz
d 15 Mhz
a
Een hele golf is 300/10 = 30 Mhz maar de Zi is dan zeer hoog
Een halve golf is 300/20 = 15 Mhz maar de Zi is dan zeer hoog
Een kwartgolf is 300/40 = 7.5 Mhz heeft een Zi van ca 36 Ohm-
36
http://iwab.nu/H6-173.html
Het gevolg van het naar beneden buigen van de radialen van een groundplane antenne is:
a het verhoogt de stralingshoek
b het brengt de voetpuntimpedantie dicht bij 50 ohm
c het brengt de voetpuntimpedantie dicht bij 300 ohm
d dat er géén mantelstromen kunnen lopen
b
-
37
http://www.iwab.nu/H6-186.html
Een antenne met traps
a kan op meer dan één band worden gbruiklt
b heeft maximale winst in allw richtingen
c onderdrukt stoorsignalen
d d een helix antenne
a
-
38
http://www.iwab.nu/H6_058.html

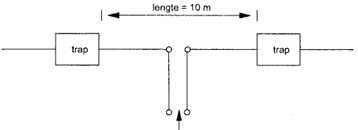

De antenne met de “traps”werkt op 7 en 14 Mhz als halvegolf dipool.
De “traps”bevatten elk een:
a seriekring afgestemd op 7 Mhz
b spoel
c parallelkring afgestemd op 14 Mhz
d capaciteit
c
39
http://www.iwab.nu/H6_042.html
Een nadeel van een antenne met traps tov een gewone antenne is dat deze:
a harmonischen frequenties sterker zal uitstralen
b geneutronyseerd dient te worden
c slecht op 1 band gebruikt kan worden
d te breedbandig is voor het werken op hogere frequenties
a
-
40
http://www.iwab.nu/H6_048.html
De antenne is ontworpen voor de 80- en 40-+ meter amateurband.
In de antenne zijn gelijke -traps- opgenomen.
Stelling 1:
de TRAPS gedragen zich op de 40-meter als een sperfilter, waardoor de eindstukken van de antenne niet meewerken.
Stelling 2:
De traps gedragen zich op de 80-metr als een capacitieve reactantie, waardoor de beide eindtukken worden aangekoppeld.
Wat is juist?
a 2
b 1 en 2
c 1
d geen van beiden
c
41
http://www.iwab.nu/H6_015.html
Yagi-antennes bevatten zogenaamde parasitaire elementen
Als ze op de juiste manier geplaatst zijn
a verhogen ze de versterking [gain] en de voor/achterverhouding
b verhogen ze alleen de voor/achterversterking
c verhogen ze alleen de versterking [gain]
d verbeteren ze alleen de voet-punt impedantie
a
-
42
http://www.iwab.nu/jj_06_01_006v_009.html
Een richtantenne met parasitaire elementen (yagi) voor 28 Mhz heeft:
a een reflector van 4 meter
b een director langer dan de straler
c één of meer directors tussen de straler en de reflector
d een stralend element van ongeveer 5 meter
d
-
43
http://www.iwab.nu/H6_057.html

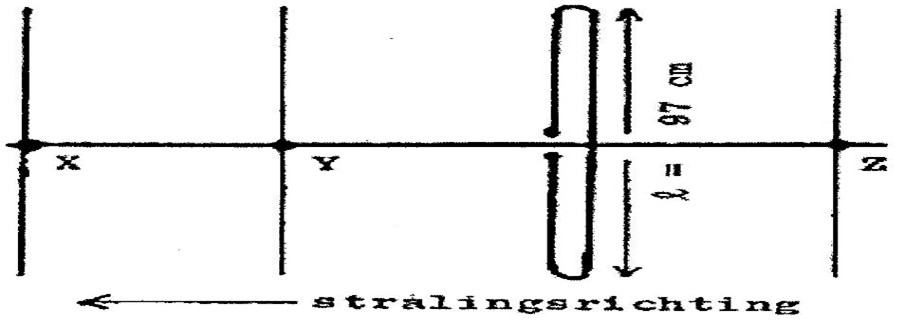

Hoe lang moeten de parasitaire elementen X, Y en Z zijn?
a X = 91 cmY = 92 cmZ= 102 cm
b X = 92 cmY = 102 cmZ = 105 cm
c X = 105 cmY = 102 cmZ = 92 cm
d X = 91 cmY = 102 cmZ = 105 cm
a
44
http://www.iwab.nu/H6_012.html
De reikwijdte ven een UHF-zender wordt het meest vergroot door:
a het overgaan van enkelzijbandmodulatie op frequentiemodulatie
b het overgaan van horizontale op verticale polarisatie
c een open dipool te voorzien van een reflector
d het vervangen ven een open dipool door een gevouwen dipool
c
-
45
http://iwab.nu/H6-159.html
Een zendantenne met richtwerking wordt toegepast:
a om een goede aanpassing aan de zender te verkrijgen
b om uitstraling van harmonischen te voorkomen
c om een grotere afstand te kunnen overbruggen
d om een groter frequentiebereik te krijgen
c
-
46
http://www.iwab.nu/022_001.html
Een yagi-antenne heeft een voor-achterverhouding van 10dB
Het effectief uitgestraald vermogen [erp] is 100 Watt
Het naar achteren uitgestraalde vermogen bedraagt ongeveer
a 1 W
b 50 W
c 10 W
d 0.1 W
c
Voor 10dB
Achter 0 dB
Voor 100 Watt dus achter 10dB = 10 * minder = 100/10=10 Watt
-
47
http://www.iwab.nu/H6-167.html
Getekend zijn het stralingsdiagram van een enkele dipool en dat van een dipool met parasitaire reflector.
Stelling 1
Diagram A is van een dipool met reflector
Diagram B is van een enkele dipool
Stelling 2
De voor-achterverhouding van de dipool is kleiner dan van de dipool met reflector.
Wat is juist:
a stelling 1 en 2
b alleen stelling 1
c alleen stelling 2
d geen van beide stellingen
a
49
http://www.iwab.nu/H6_041.html
Paraboolantennes worden hoofdzakelijk gebruikt in de frequentieband:
a 30-300 Mhz
b 100-300 Mhz
c 300-1000 Mhz
d 1000 Mhz en hoger
d
-
50
http://www.iwab.nu/H6_097.html
Een paraboolantenne met een schoteldiameter van 1 meter wordt gebruikt op een frequentie van 5,6 GHz.
Indien dezelfde schotel vervolgens wordt gebruikt voor een antenne op een frequentie van 10,5 GHz, wordt de:
AntennewinstOpeningshoek(bundelbreedte)
A. groter groter
B. groter kleiner
C. kleiner groter
D. kleiner kleiner
B hoe hoger de frequentie , des te "scherper"wordt het signaal
-
48
http://www.iwab.nu/H6-187.html
Paraboolantennes worden vaak gebruikt in de amateurband
a 1.83 - 1.85 Mhz
b 10000 - 10500 Mhz
c 144 - 146 Mhz
d 21 - 21.540 Mhz
b
-
51
http://www.iwab.nu/jj_06_02_005v_002.html
Een parabolische reflector wordt met een ideale belichter gebruikt op 24 Ghz en heeft daarbij een gain van 30dBi.
Als dezelfde parabolische reflector met eveneens een ideale belichter wordt gebruikt op 47 Ghz, dan wordt de gain:
a 60 dBi
b 36 dBi
c 24 dBi
d 30 dBi
belichter= dipool
24 Ghz heeft een versterking van al 30 dB
Van 24 GHz naar 47 GHz is een verdubbeling van de frequentie,
X = 20log λ
300/24 = 12,5
300/47 = 6,3
20log12.5 = 22
20log6.3 = 16
Geeft een verschil van 6 dB geeft 30 + 6 = 36 dB
-
52
http://www.iwab.nu/H6-188.html
Een parabolische reflectot met een diameter van 30 cm werkt het beste in het frequntiegebied
a ruim boven 3000 Mhz
b 3 - 30 Mhz
c 300 - 3000 Mhz
d 30-300 Mhz
a
53
http://www.iwab.nu/H6_053.html
De diameter van paraboolantennes is:
a. 2x de gebruikte golflengte
b. veel groter dan de gebruikte golflengte
c. ongeveer gelijk aan de gebruikte golflengte
d. veel kleiner dan de gebruikte golflengte
b voor een belichter ( = dipool ) geldt
1/4 van de gebruikte golflengte
-
54
http://iwab.nu/H7_045.html
De afstand die met een amateur UHF-verbinding met paraboolantennes onder goede omstandigheden rechtstreeks kan worden overbrugd, bedraagt:
a. 1km
b. 25km
c. meer dan 50 km
d. 2,5 km
c
-
55
http://www.iwab.nu/H6-189.html
Het effectief uitgestraald vermogen uitgedrukt in EIRP is tov ERP van dezelfde zender en antenne
a gelijk
b 2.15 dB hoger
c 2.15 dB lager
d 4.3 dB hoger
b
EIRP = isotoop ( rondstraler )
ERP = dipool , heeft een winst van 2.15 dB tov een rondstraler
-
