Gelijkstroomvermogen
Bij het meten van vermogen is het noodzakelijk dat gelijktijdig de spanning en stroom worden gemeten, waarbij rekening wordt gehouden met hun onderlinge relatie. De manier waarop de spanning en stroom wordt gemeten kan grote invloed hebben op de nauwkeurigheid. Zie hiervoor de artikelen met informatie over het correct meten van Spanning en Stroom.
P  = U x I

HF-vermogen
Je sluit een Dummy-load aan op een watt-meter.
Luchtgekoelde, universele dummy-load met actieve SWR//Power kruismeter met PEP meting.
Voorzien van antenne omschakelaar.

Specifiecaties:
Frequentiebereik                     DC - 60 Mhz
Acieve SWR/Power meter      300-3000 Watt forwarding  //  60-600 Watt reflected
SWR                                       0 - 30 Mhz [<1:1.3]
Toetsen                                 aan uit // high low power  // gemiddelde PEP

Power Curve:
100 W     10 min
250 W     50 sec
500 W     35 sec
750 W     30 sec
1000 W   20 sec

Gelijkstroom- en HF- vermogen [Pgem en PEP].

┘

Figuur 1

HF vermogen
Iedereen is wel benieuwd naar hoeveel Watt vermogen zijn of haar zender uitzend. De meeste meters zijn redelijk prijzig dus vandaar hier een simpele manier om een indicatie te krijgen van je zendvermogen.

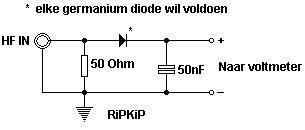

Het idee erachter: De HF komt binnen waarna het vervolgens een weerstand tegen komt die als dummyload werkt om ervoor de zorgen dat je eindtransistor niet opgeblazen wordt, let op dat de dummyload het vermogen van je zender aan kan!  Vervolgens komt de HF bij de germanium diode aan waardoor er een DC voltage ontstaat op de meetpunten rechts in het schema. Om meteen de verwarring over de HF aansluiting uit de weg te nemen hetvolgende: op de bovenste horizontale lijn sluit je helemaal links de kern van de coax kabel aan en op de onderste horizontale lijn sluit je de mantel van de coax kabel aan.

Hoe bepaal ik nou aan de hand van het voltage het vermogen?
Hierbij komt een klein beetje rekenwerk kijken:

( U x U ) / R = Vermogen in Watt. De spanning U-effectief gebruiken

U = Het voltage wat je afleest op je voltmeter.
R is de weerstand, wat dus hier in het schema 50 Ohm is.

Voorbeeld: je meet 14.1 Volt op de multimeter.
Dit is nu wel de top waarde !!

Figuur 4

┘

┘
