Kwartgolf verticale antenne [groundplane].
Kwartgolf verticale antenne [groundplane]:
Opbouw:
Een 1/4golf spriet boven een geleidend vlak. Het geleidend vlak werkt elektrisch als een spiegel.
Figuur 1
Figuur 2
┘
De kwart golf aan het einde gevoed
Je ziet dat daar de stoom MAXIMAAL is, dus veel stroom
Dwz LAAGOHMIG ca36 Ω
(De helft van een 1/2golf dipool met 72 Ω)
De impedantie van een 1/2golf dipool is ongeveer 70 ohm. De impedantie van de 1/4golf spriet ten opzichte van het geleidend vlak is ongeveer 35 ohm.

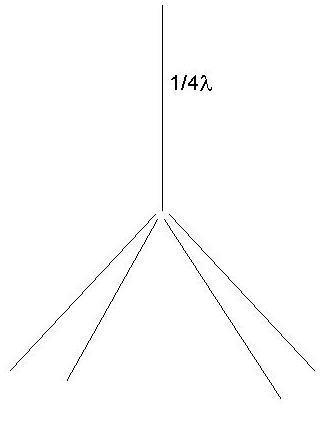

Wordt het geleidend vlak gevormd door radialen en buigen we deze naar beneden dan wordt de impedantie groter en met wat experimenteren bereiken we een impedantie van 50 ohm.
┘
