Halvegolfantenne met voeding in het midden.
Een halvegolfantenne
is een algemene benaming voor een antenne met een elektrische lengte van een halve golflengte.
Halvegolf dipool, hierbij is de antenne in het midden onderbroken waar de antenne gevoed wordt. Het voedingspunt is laagimpedant.
Door deze lage impedantie is het -bij coaxvoeding- slechts nodig om het signaal om te zetten naar een asymmetrisch signaal met bijvoorbeeld een balun.

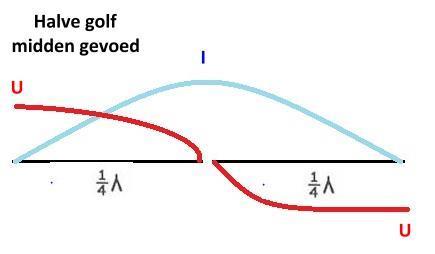

Figuur 1
┘
De halve golf in het midden gevoed
Je ziet dat daar de stoom MAXIMAAL is, dus veel stroom
Dwz LAAGOHMIG ca72 OHM
Het is eigenlijk heel eenvoudig om zelf een draadantenne zoals een open dipool te maken voor HF. In theorie heeft een dipool een impedantie van 73 Ω, maar in praktijk komt dat vaak nog wat lager uit zodat je hem kan voeden met een coaxiale voedingskabel van 50 Ω.
┘
