Resonantiefrequentie.
fres = 1/ (2 x pi x √(L.C))
f res =
= fres=1/(2.pi.√(L.C))
Figuur 1
Figuur 2
┘
f res =
√(200exp-3 x 70exp-6) = 3.74exp-3
1/ 2 x 3.14 x 3.74exp-3= 42.6 Hz
1 / 6.25 x 3.74exp-3 =42.693 Hz

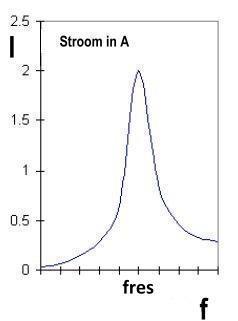

Stroom resonantie:
XT=Xc - XL laagohmig
Zuigkring laat 1 frequentie door, spert de andere frequenties.

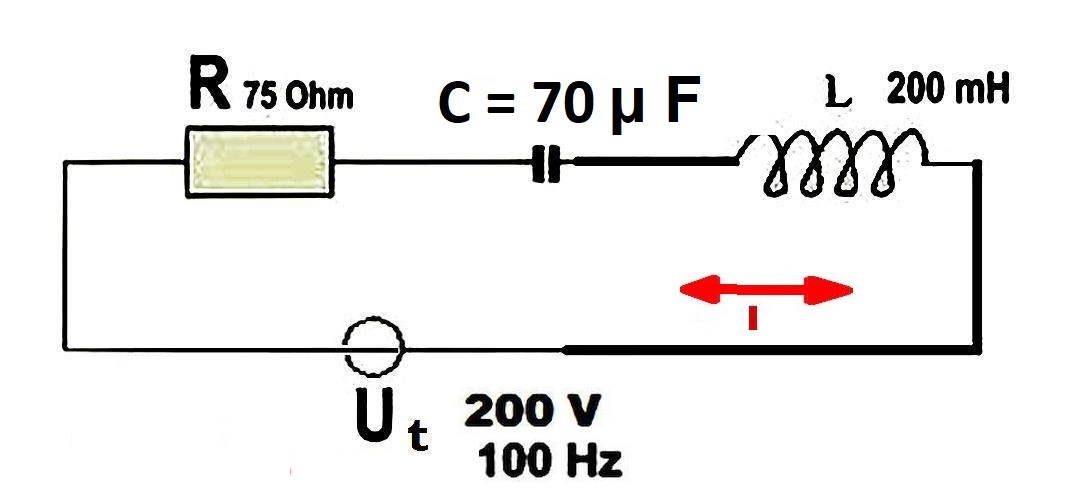

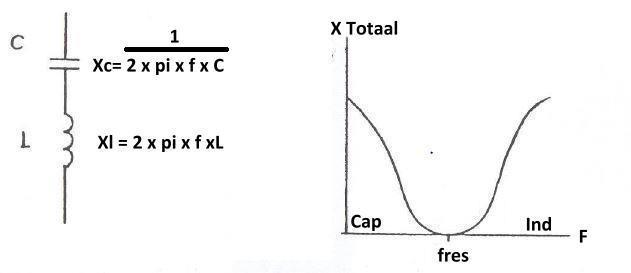

SERIEresonantie:
Figuur 3
Figuur 5

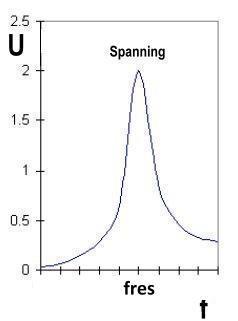

Spanning resonantie:
Hoogohmig
Sperkring spert 1 frequentie en laat de anderen door.

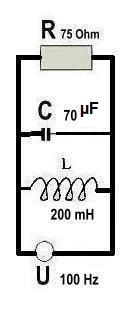

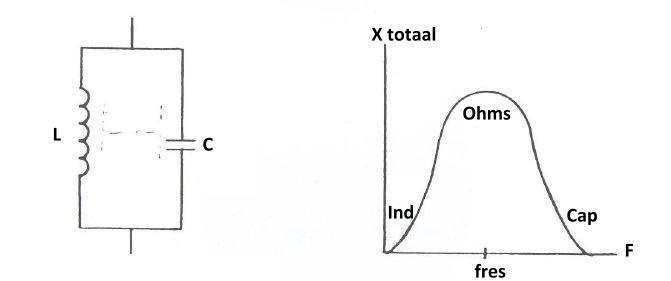

PARALLEL resonantie:
Figuur 4
Figuur 6
Figuur 7
Figuur 8
┘
