Polarisatie.

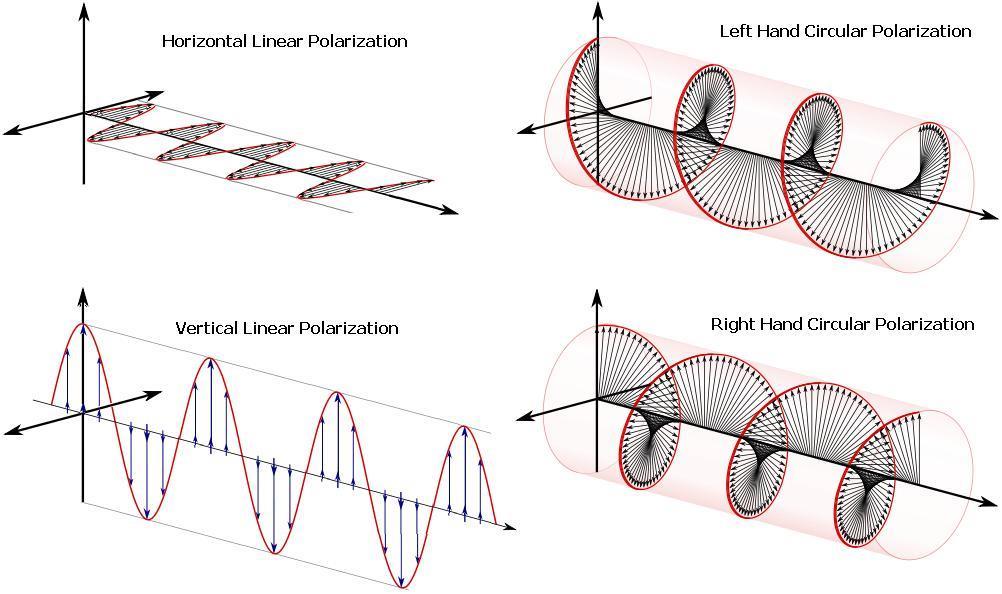

Polarisatie:
Is afhankelijk van de stand van de zendantennes.
Voor lage frequenties wordt (in theorie*) bij voorkeur gebruik gemaakt van verticale polarisatie.
Een lage frequentie heeft een lange golflengte dus ook een lange antenne nodig en een verticale antenne van bv. 80 meter (3.75 Mhz is in de praktijk niet te plaatsen.
(Verkorten middels spoelen etc. kan wel maar daarmee zal het nuttig effect snel afnemen).
In de praktijk zullen we dus meestal een horizontale (draad)antenne moeten gebruiken.
Het nadeel daarvan is dat (ook weer in de praktijk) een horizontale antenne minimaal 1/4 tot (liever) 1/2 golflengte boven het grondvlak moet hangen anders -eet- de aarde een deel van je uitgezonden signaal op.
Ook die hoogte zullen de meeste zendamateurs in NL niet halen maar de horizontale draad is toch het meest praktisch om toe te passen.
Circulaire polarisatie:
Dat is een combinatie van een verticaal en een horizontaal antennegedeelte die ten opzichte van elkaar uit fase worden aangestuurd.
Hierdoor ontstaat een kurketrekker-vormig signaal (circulair).
┘
Verticale polarisatie:
Horizontale polarisatie:
Figuur 2
Figuur 3
Figuur 4
Figuur 1
Horizontale polarisatie:
Figuur 2
Figuur 3
Figuur 4
Figuur 5
Figuur 6
Figuur 7
┘
