Serie- en parallelschakeling van spanningsbronnen.
Schakelen van spanningbronnen
Batterijen kunnen op twee manieren worden geschakeld:

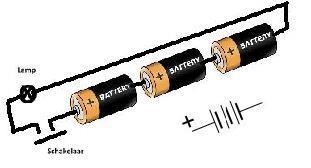

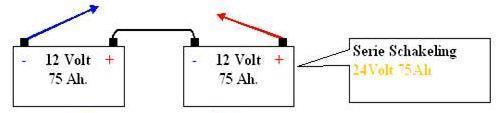

In serie = pluspool tegen minpool.
Spanning optellen als batterijen in dezelfde richting achter elkaar liggen.

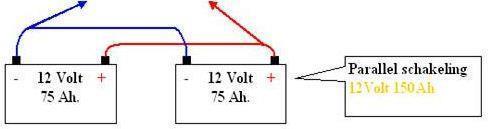

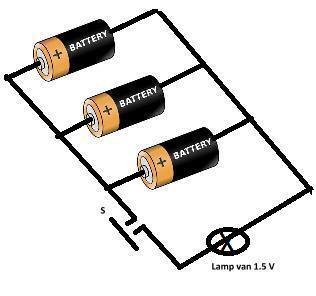

Parallel = pluspool tegen pluspool, en minpool tegen minpool.
Spanning blijft gelijk als batterijen in zelfde richting naast elkaar liggen, maar er kan meer stroom worden geleverd.
Deze batterij levert 1.5V // 3300mA per stuk.
De totale spanning = 3 x 1.5 =4.5V
De Totale stroom =3300mA
Vbo: zaklamp..
Figuur 1
┘
Voor accu s.
Figuur 2
Figuur 3
Voor accu s.
Figuur 4
Figuur 5
Figuur 6
┘
Serieschakeling

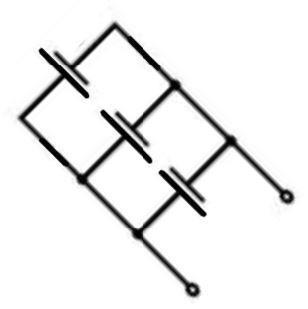

Parallelschakeling
De totale spanning=1.5V
De totale stroom=3 x 3300=9900mA
