051

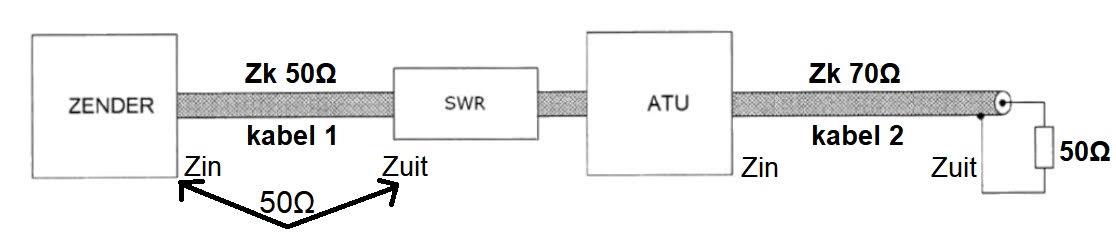

De staandegolfmeter (SWR) is gemaakt voor een impedantie van 50 Ω.
De antenne-aanpassingseenheid (ATU) wordt zo afgeregeld dat de staandegolfmeter 1 aanwijst.
Er is nu een staandegolfverhouding van 1 bereikt in:

a   alleen kabel 1
b   kabel 1 en kabel 2
c   alleen kabel 2
d   niet in de kabels

Staande-golfverhouding bepaalt de mate waarin de zendantenne impedantie afwijkt van de karakteristieke kabelimpedantie.

SWR waarde is de verhouding tussen Zuit en Zin

Kabel 1:
Ziet de zender met 50Ω, een kabel van 50Ω en de ingang van de SGM is ook 50Ω
SWR = Zin/Zuit = 50/50 = 1

Kabel 2:
Hierbij regelt de ATU de impedantie van Zin gelijk aan wat hij ziet en zal dus 70Ω worden.
SWR = Zin / Zuit = 70/50 =1,4
