050

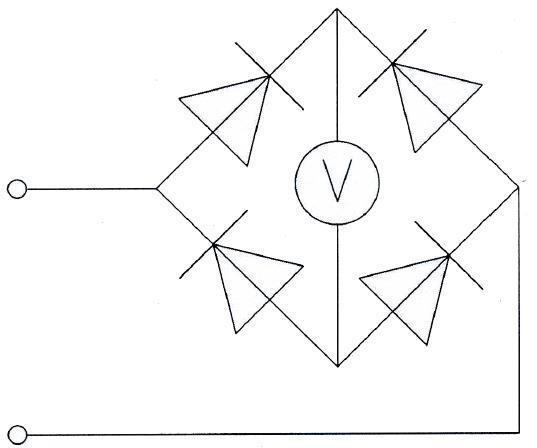

De schakeling wordt gebruikt voor het meten van een wisselspanning met een frequentie van 50 Hz.
De draaispoelmeter, die voor gelijkspanning geijkt is, meet van de gelijkgerichte spanning:
a de effectieve waarde
b de gemiddelde waarde
c de topwaarde
d het kwadraat van de effectieve waarde
Ofwel:
De spanning na de brug cel IS inderdaad gelijk aan de effectieve waarde doch de draaispoelmeter zal dit niet aanwijzen.
Pulserende gelijkspanning !!
Waarom? PA7HS:
De massatraagheid van een MECHANISCH bewogen meter is zodanig groot dat de meter de afwijkingen/variaties/beweging van de (dubbelzijdig gelijkgerichte) amplitudes niet bij kan houden.
Als het een digitale meter zou zijn geweest zouden we de effectieve waarde af kunnen lezen omdat dit type meter geen mechanische traagheid als eigenschap heeft.
In dit geval zal deze (draaispoel)meter slechts ONGEVEER de gemiddelde waarde aanwijzen.
Bij een hogere frequentie van de wisselspanning aan de ingang van de bruggelijkrichter zullen de pulsen op de uitgang ook een hogere frequentie hebben.
Dan is de mechanische traagheid van de wijzer minder van invloed omdat de wijzer veel pulsjes achter elkaar aangeboden krijgt.
=> hoe meer pulsen, hoe meer het op een gelijkspanning gaat lijken!
Bij een lagere aangeboden frequentie zullen de pulsen bij de meter elkaar minder snel opvolgen waardoor de wijzer steeds weer terug wil zakken; Dan kan de wijzer de effectieve waarde niet bijhouden en zal MINDER aanwijzen.
H08 Metingen
┘
Zie hoofdstuk 14 lesstof naschrift PA7HS: jj-14-01-002
┘
