048

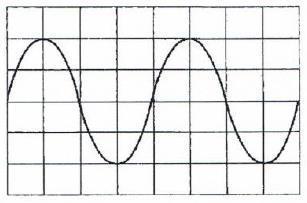

Instelling oscilloscoop:
Horizontaal: 4 musec/schaaldeel
Vericaal:      25 V/schaaldeel
Uit dit beeld leidt u de waarden af:

a   f = 40 Khz          Ueff = 25 V
b   f = 62.5 Khz       Ueff = 35 V
c   f = 80 Khz          Ueff = 50 V
d   f = 160 Khz        Ueff = 71 V

Horizontaal ,1 sinus = 4 schaaldelen
4*4 = 16 µ_sec

f = 1/t  1/16_exp-6 = 62500 Hz = 62.5 Khz

Vericaal, is 2 schaaldelen.dus 2*25 =50 V _top

U_eff = 0.707 * U_max  = 0.707*50 = 35.35 V

H08     Metingen

┘

┘
