013

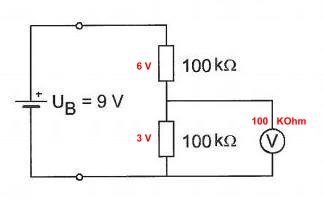

De voltmeter met een inwendige weerstand van 10 Kohm/volt is ingesteld op het bereik van 10 Volt
De inwendige weerstand van de batterij is te verwaarlozen
De voltmeter wijst aan

a   3 V
b   4.5 V
c   1 V
d   6 V

Ri meter = 10Kohm/volt
bij bereik 10 V   >>>   10*10K = 100 Kohm

je krijgt de 100 KOhm van de R met de 100 KOhm van de Rm parallel
dus 50 Kohm samen

100K + 50K = 150 Kohm is de Rt

It = U/Rt = 9/150exp3 = 60exp-6 = 60uA

Urt  = It * Rv = 60uA * 50K   = 3 V
Ur1 = It * R1 = 60uA * 100K = 6 V
