078

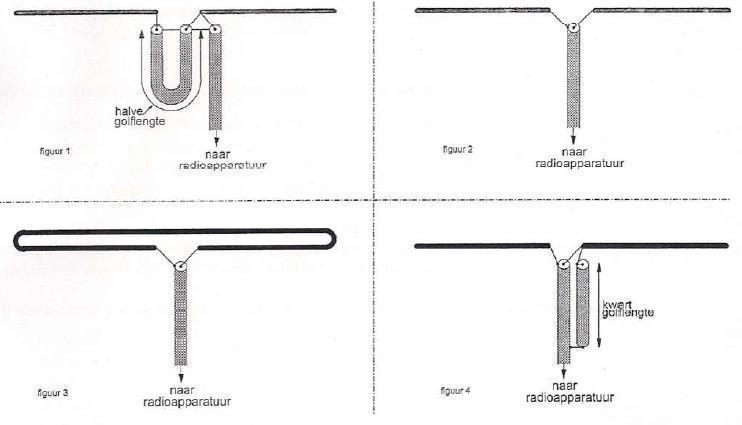

De juiste manier om een coaxiale kabel met een karakteristieke impedantie van 75 Ω met een halvegolf dipool te verbinden is:

a   figuur 2
b   figuur 1
c   figuur 3
d   figuur 4

H 06

Antennes en transmissielijnen

┘

Leuke vraag maar pas op   !!

Figuur 1:
Dit is een 1:4 balun, die transformeert 4x omlaag --> dus van ca.75 ohm naar ongeveer 19 ohm: Valt af.

Figuur 2:
Dit lijkt te kloppen, echter is de dipool symmetrisch en de coaxkabel asymmetrisch en dat moet middels een BalUn worden aangepast om HF mantelstromen op de buitenmantel van de coax te dempen. Valt af.

Figuur 3:
Dit is een gesloten dipool van 300 ohm aangesloten op 75 ohm coaxkabel, dat komt niet overeen én ook hier is geen aanpassing van symmetrisch naar asymmetrisch. Valt af

Figuur 4:
Heeft een zgn. 'Bazooka' aanpassing in dit geval, om precies te zijn is het een Pawsey Stub.
Dit is een kwart golf stuk van dezelfde soort coaxkabel als de voedingslijn waarvan de alleen de mantel is aangesloten met boven een verbinding met de dipoolhelft die aan de kern van de voedingslijn is aangesloten en onder (een 1/4 golflengte verder) aan de buitenmantel van de voedingslijn is aangesloten.
Bij deze methode ontstaat boven aan de kabel een hoge impedantie voor hoogfrequent en wordt voorkomen dat er (mantel)stroom langs de buitenkant van de kabel omlaag vloeit.
De binnen geleider wordt niet gebruikt en dus speelt de verkortingsfactor ook geen rol.

Bij figuur 4 hebben we een 75 ohm dipool met 75 ohm coax voedingslijn én tevens een balun: Antwoord correct.

┘
