070
Een enkelzijbandzender wordt met twee even sterke sinusvormige audiosignalen van respectievelijk 800 Hz en 1000 Hz uitgestuurd.

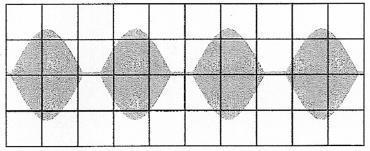

Het uitgangssignaal wordt zichtbaar gemaakt op een oscilloscoop.
Dit beeld geeft aan dat een van de zendertrappen:
a veel harmonischen produceert
b overstuurd wordt
c niet lineair is
d te weinig uitgestuurd wordt
H 05
Zenders
┘
