025

Een hf-ontvanger heeft een mf-versterker op 500 kHz (centrale frequentie) met een bandbreedte van 3000 Hz.
Om een J3E bovenzijbandsignaal in de 20-meter amateurband te ontvangen is de 1ste oscillator ingesteld op 14,7 MHz.
Voor optimale verstaanbaarheid wordt de hulposcillator (BFO) ingesteld op:

a. 498,5 kHz
b. 501,5 kHz
c. 497 kHz
d. 500 kHz

Extra uitleg:

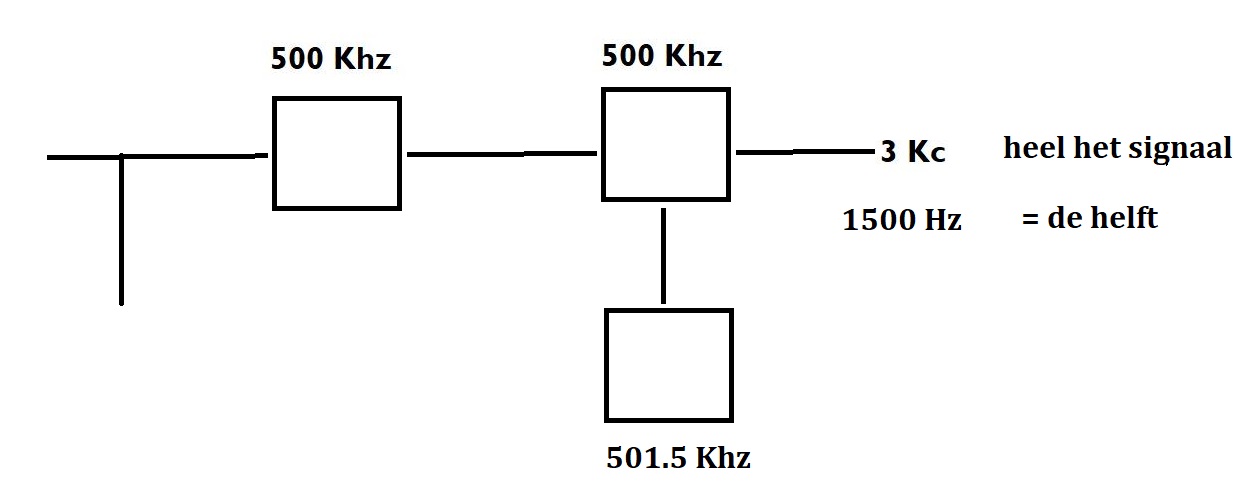

Voor optimale verstaanbaarheid wordt de hulposcillator (BFO) ingesteld in het midden van het 3 kHz brede MF-filter.
Dit betekent, dat de BFO in het punt van het SSB signaal ligt op 1,5 kHz boven 500 kHz, dus op 501,5 kHz

BFO = MF + bovenband = 500 Khz + 1500 Hz = 501.5 Khz

H04

Ontvangers

┘

┘
