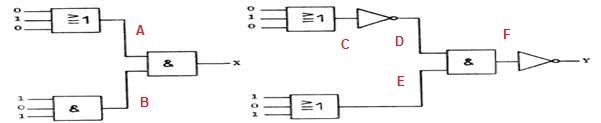

Wat is de juiste uitgangscombinatie?

a   X = 0     Y = 1
b   X = 1     Y = 0
c   X = 0     Y = 0
d   X = 1     Y = 1

Links boven
010 aan een of-poort is A = 1
Links onder
101 aan een en-poort = B = 0

A B X   en-poort
1 0  0

X = 0

Links boven
010  aan een of-poort C = 1 en D = 0
Links onder 101 aan een en-poort E = 0

D E F   en-poort
0 0 0

Y = 1

┘
