a. beeld  2
b. beeld  1
c. beeld  4
d. beeld  3



030

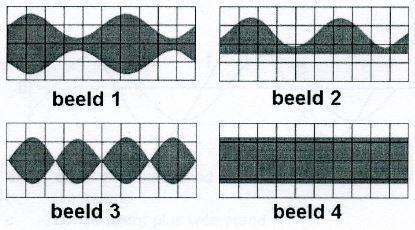

Een ideale enkelzijbandzender wordt met één sinusvormige toon van 1000 Hz uitgestuurd.
Het uitgangssignaal wordt op een oscilloscoop zichtbaar gemaakt.
Het juiste beeld is:

1  Elektriciteitsleer, elektromagnetisme en radio theorie

┘

beeld  1     AM

beeld  2     is de vorm dat uit de detector komt van een AM detector

beeld  3     SSB

beeld  4     SSB , maar met 1 toon  // FM

┘
