EN- (AND-)Poort:
a b U
0 0 0
0 1 0
1 0 0
1 1 1

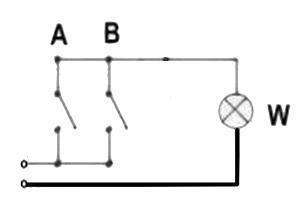

OF-(OR-)Poort:
a b W
0 0 0
0 1 1
1 0 1
1 1 1

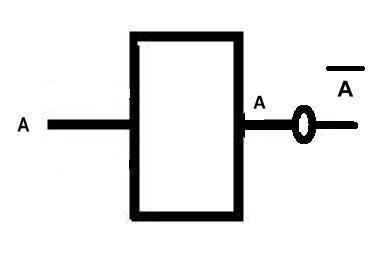

NIET-(NON-)Poort: invertor.
a U
0 1
1 0
NEN-(NAND-)Poort:
a b V
0 0 1
0 1 1
1 0 1
1 1 0

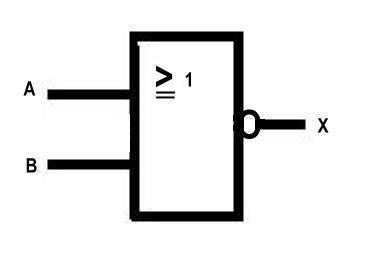

NOF-(NOR-)Poort:
a b X
0 0 1
0 1 0
1 0 0
1 1 0
XOF-(XOR)Poort: Een OR -poort met alleen een HOOG UIT als 1 van de ingangen hoog is !!!
a b P
0 0 0
0 1 1
1 0 1
1 1 0

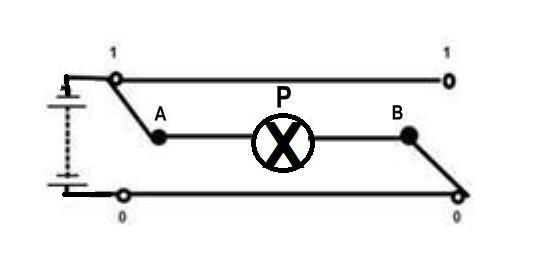

XNOF-(XNOR)Poort: Een OR -poort met alleen een LAAG UIT als 1 van de ingangen hoog is !!!
_
a b P P
0 0 0 1
0 1 1 0
1 0 1 0
1 1 0 1

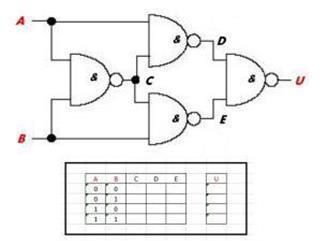

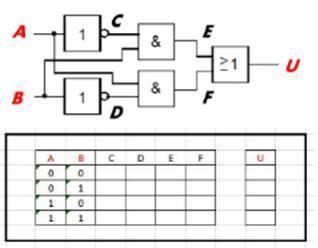

Voorbeeld met NAND-poorten: Vul zelf maar in...>>>
Full adder:opteller
Decimaal Binair
1 0001
+ 2 0010
3 0011
+ 1 0001
4 0100
Binair:van de getallen 3 en 1
1+1 =0+1
1+0(+1) =0+1
0+0(+1) =1
0+0 =0 van onder naar boven weer 0100
Carrybit: is (+1)onthouden en meenemen.

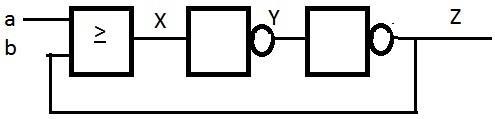

Flipflop:
Set-geen Reset
Puls verzet de uitgang hoog.
a b X Y Z
0 0 0 1 0
1 0 1 0 1 SET
1 1 1 0 1
0 1 1 0 1

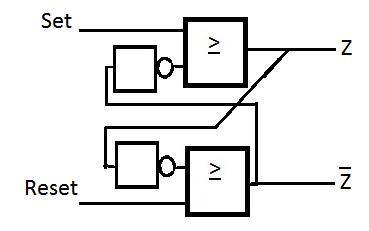

SetReset-flipflop:
R S Z
0 0 ? ?
0 1 1 0
1 0 0 1
1 1 1 1
