001

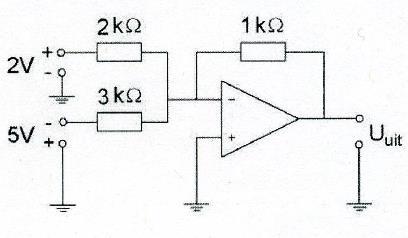

De uitgangsspanning Uuit,  is ongeveer:

a   0 V
b   1 V
c   2 V
d   0.7 V

A =  R2 / R1

A1 = 1 K/ 2K = 0.5   geeft Uuit van 0.5*Uin1 = -1Volt

A2 = 1K/ 3K = 0.333   geeft Uuit van 0.333 *-5 = +1.66 V negatief

A1+A2 = -1+1.66 =ca 0.7 V

INVERTEREN, de spanning wordt omgedraaid
---------------------------------------------------------------------------------------------
Extra uitleg:

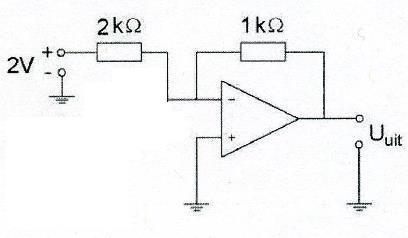

Uuit1 = 1k / 2k = 0,5 x +2 = 1V maar wordt omgekeerd = – 1V

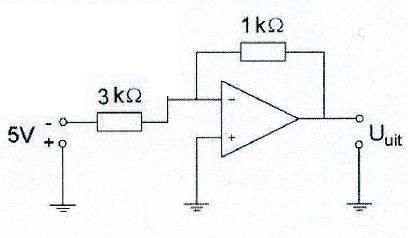

Uuit2 = 1k / 3k = 0,33 x -5 = – 1,66V maar wordt omgekeerd = + 1,66V
1,66 – 1 = 0,66V

A =  R2 / R1

┘

┘
