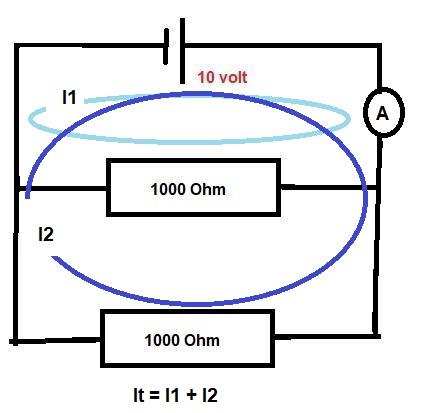

Schakelaar open , de A-meter geeft aan?

Schakelaar gesloten , de A-meter geeft aan?

Open schakelaar
I = U / R
I = 10 / 1000 = 10 mA


Gesloten schakelaar
De A-meter geeft nog steeds 10 mA aan,
immers de stroom daar veanderfd niet.

Er gaat ook 10 mA door de onderste weerstand.

De totale stroom is I1 + I2 = 10 mA b 10 mA = 20 mA

IRt = Ut / It

Rt = 10 / 20 mA = 500 Ω

1/ Rv = 1/R1 + 1/R2

Rv = 1 / (1/R1 + 1/R2)

Rv = 1/ ( 1/1000 + 1/1000) = 500 Ω

It = Ut / Rt

It = 10 / 500 = 0.02 A = 20 mA

┘
