003 Rt = R1 + R2
┘
It = I1 = I2 = I3 = 2 A

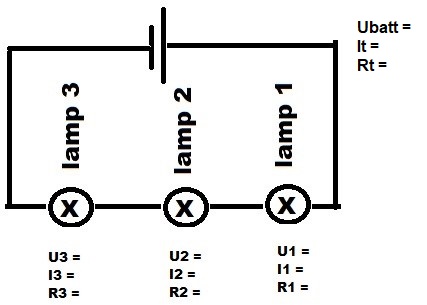

Een seriekring >>> alles heeft dezelfde stroom
R1 = U1 / I1 = 5 / 2 = 2.5 Ω
R2 = U2 / I2 = 5 / 2 = 2.5 Ω
U3 = Ubatt - [U2 + U3] = 20 - 10 = 10 V
R3 = U3 / I3 = 10 / 2 = 5 Ω
----------------------------------------------------------------------
Wat kun je nu meer berekenen ??
Ubatt = U1 + U2 + U3
U1 = I x R1 = 2 x 2.5 = 5 V
U2 = I x R2 = 2 x 2.5 = 5 V
U3 = I x R3 = 2 x 5 = 10 V
Ubatt 20 V
It = Ut / Rt = 20 / 10 = 2 A
Rt = R1 + R2 + R3 = 2.5 + 2.5 + 5 = 10 Ohm
┘
┘
