017

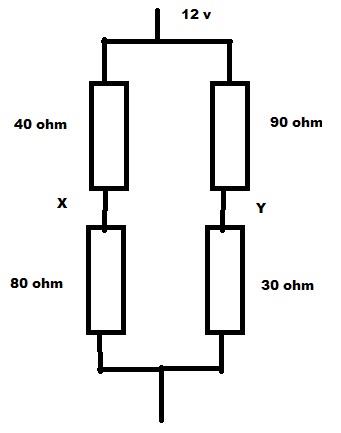

De spanning tussen X en Y is:

a   8 V
b   5 V
c   3 V
d   0 V

┘

U=I*R

Rt1 = 40+80 =120 Ohm
De stroom daar U/R = 12/120 = 0.1 A = 100 mA

Ur van 40 Ohm = IxR = 0.1 x 40 = 4 V
Ur van 80 Ohm = IxR = 0.1 x 80 = 8 V
Op X staat dus 8 V

RT2 = 90+30 = 120 Ohm
De stroom daar U/R = 12/120 = 0.1 A = 100 mA

Ur van 90 Ohm = IxR = 0.1 x 90 = 9 V
Ur van 30 Ohm = IxR = 0.1 x 30 = 3 V
Op Y staat dus 3 V

Uxy = Ux – Uy = 8-3 = 5 V

┘
