Wat is de spanning tussen A en B?

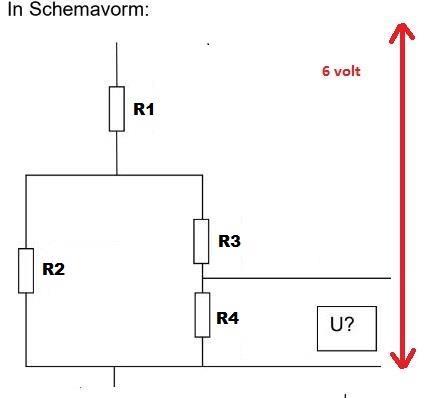

Eerst kijken we naar de schakeling, een serie- parallel- schakeling
R3en R4 staan in serie en kunnen we vervangen door Rt34 = R3 + R4
Rt34 = 10+10 = 20 Ohm, en we krijgen dit:

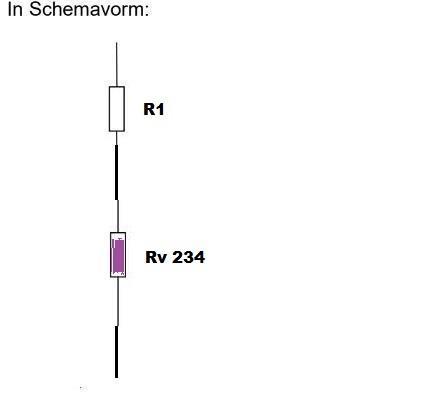

R1 en Rt234 staan in serie: Rt = R1 + Rt234 = 20+10 = 30 Ohm

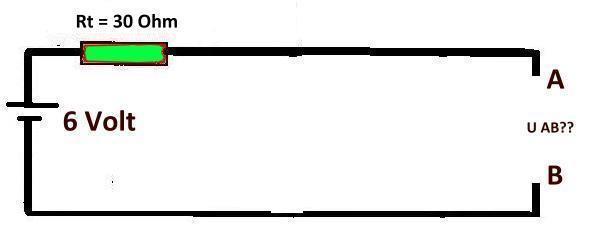

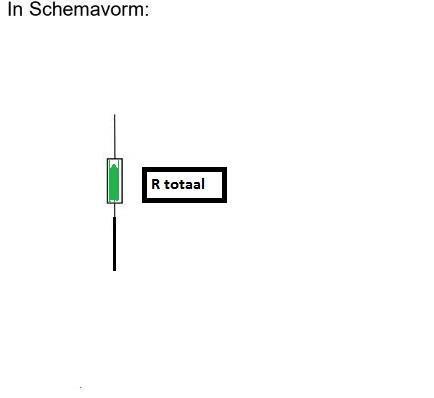

It = Ut / Rt = 6 / 30 =200 mA
Nu geldt I = 200mA
Ur1 = IR1 x R1 = 200mA x 20 = 4 Volt
Casio frx-82NL
Urt234 = Irt234 x R234 = 200mA x 10 = 2 Volt Samen 6 Volt
IR34 = U34 / IRt34 = 2 / 20 = 100 mA
Ur3 = IR3 x R3 = 100mA x 10 = 1Volt
Casio frx-82NL
Ur4 = IR4 x R4 = 100mA x * 10 = 1Volt
Casio frx-82NL
U AB = dus 1 Volt
┘
┘
U = I x R

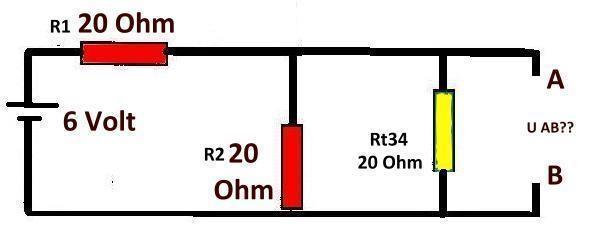

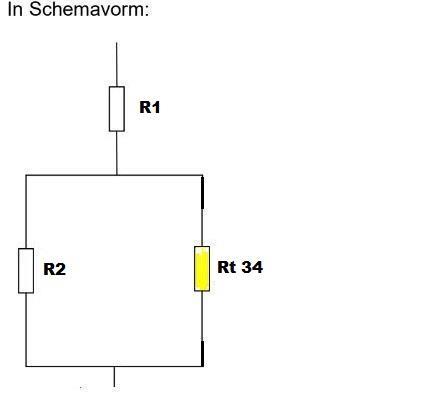

Ok, nu staan de R2 en Rt34 parallel, we vervangen deze door
Rt234 = 1/ [1 / R2 + 1 / Rt34]
Casio frx-82NL

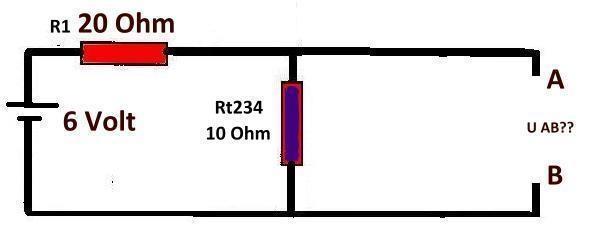

Rt234 = 1/[1/20 + 1/20] = 10 Ohm, we krijgen dit:
