Voor/achterverhouding.
Horizontale en verticale stralingsdiagrammen.
Effectief opvangend oppervlak.
Voor/achterverhouding
Deze verhouding geeft de gevoeligheid van de antenne in de hoofdrichting (maximale gevoeligheid of maximaal uitgestraald vermogen) aan ten opzichte van de gevoeligheid (uitgestraald vermogen) aan de achterzijde (dus 180° gedraaid ten opzichte van de hoofdrichting).
Horizontale en verticale stralingsdiagrammen

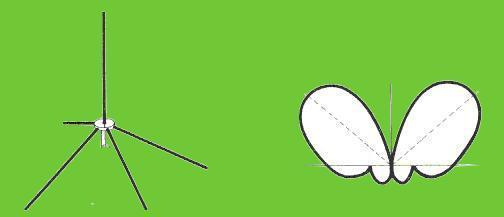

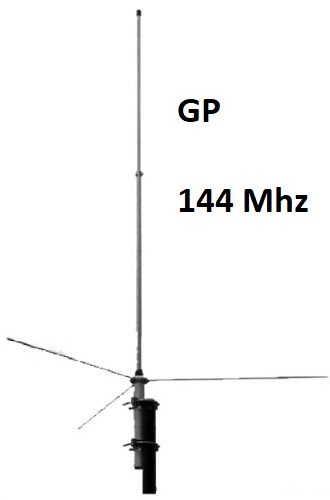

De ground-plane antenne (GP-antenne) is een 1/4lambda-antenne, die meestal staat op een statief van vier staven met elk een lengte van 1/4lambda. De staven worden radialen genoemd en fungeren als reflecterend oppervlak (ground-plane = aardingsvlak). Het stralingsdiagram is hier getekend.
GP-antennes zijn verticaal gepolariseerd.

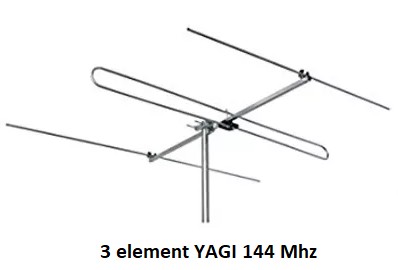

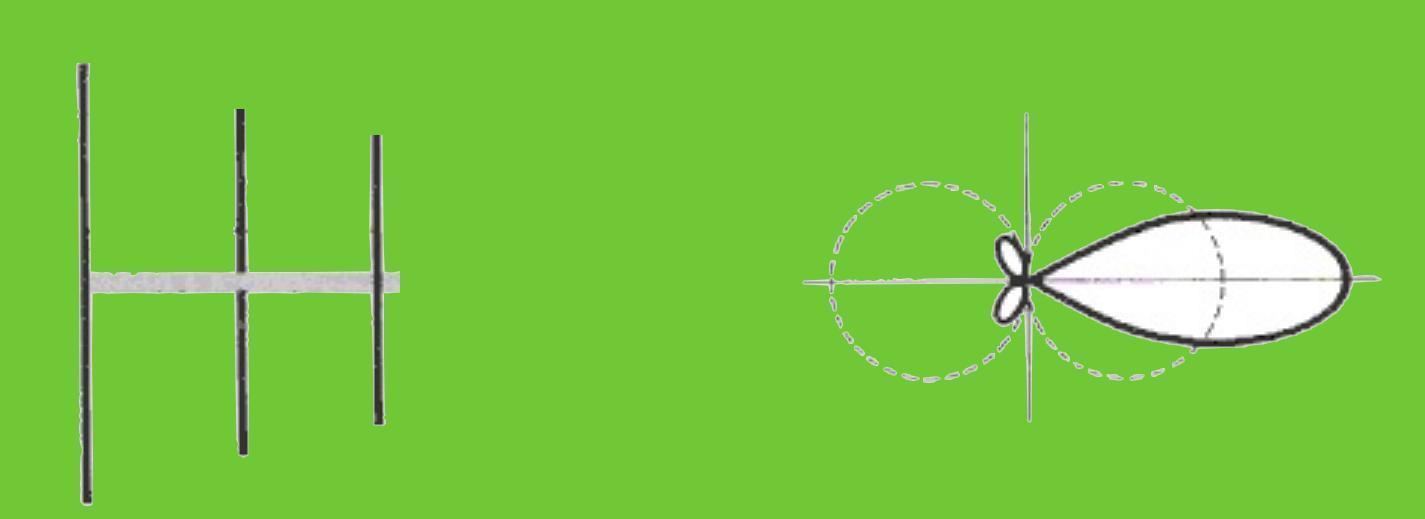

Een Yagi-antenne is een dipool met daaraan gekoppeld een aantalparasitaire elementen. Dit zijn elementen die door hun plaatsing de veldsterkte bundelen, zodat de antenne een sterkere richtingsgevoeligheid krijgt.
De antenne bestaat uit tenminste drie elementen.

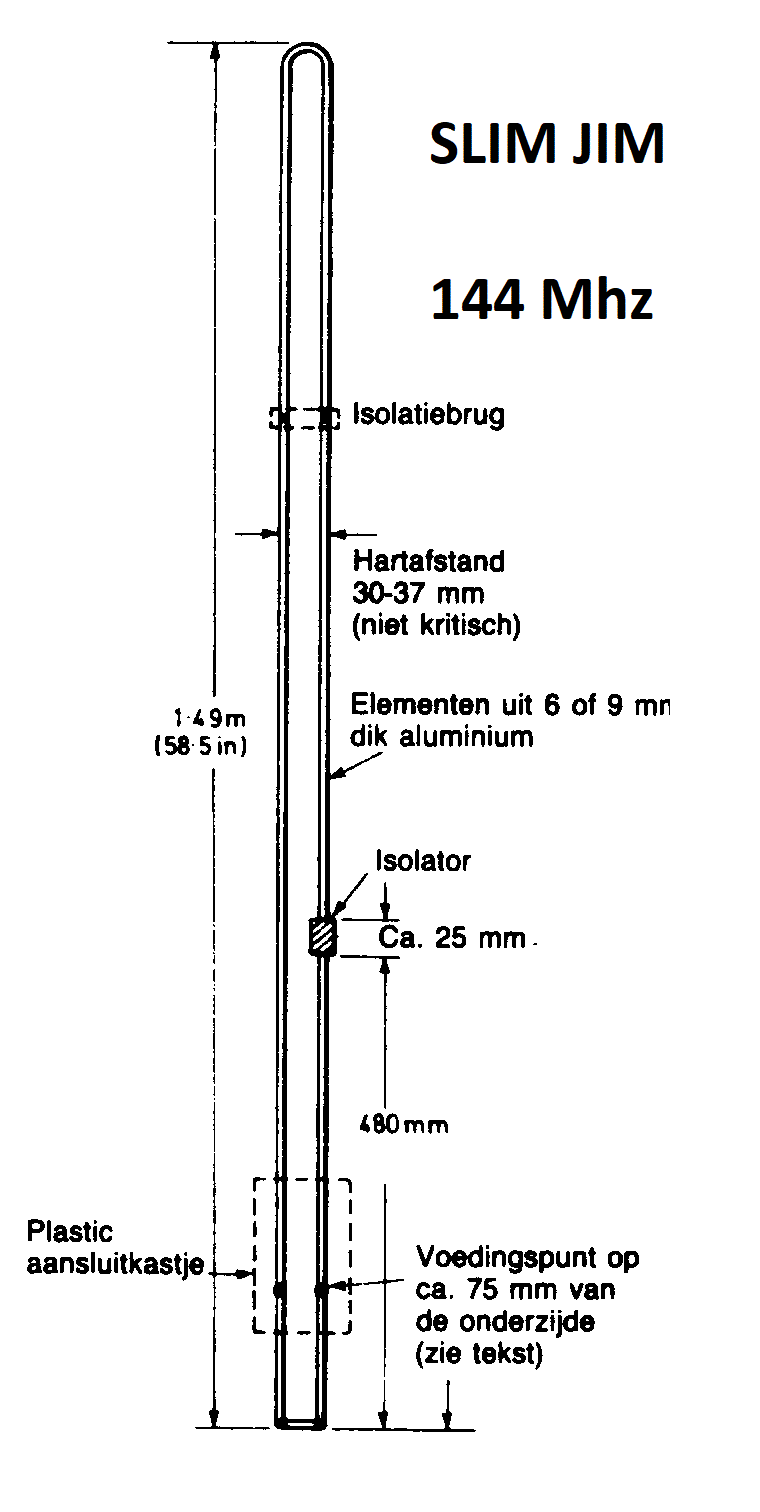

De Slim Jim

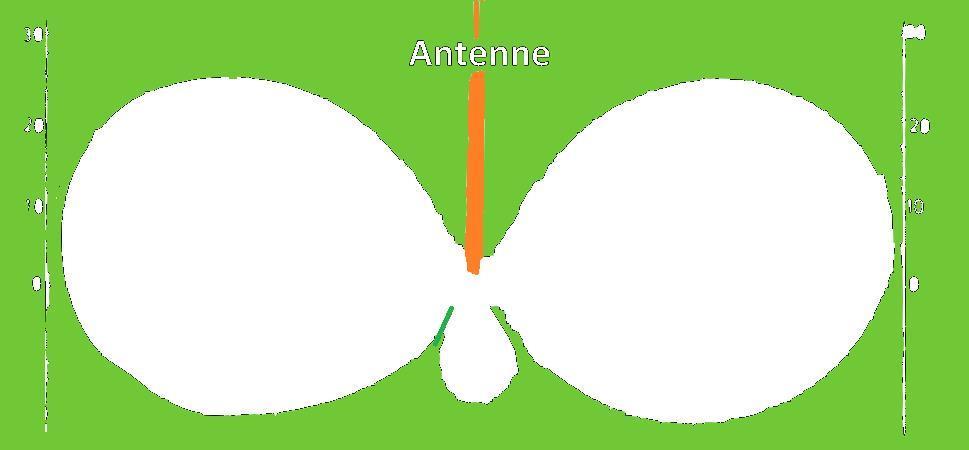

Dit is een verticaal gepolariseerde, rondom stralende antenne voor 2 m. Door de afmetingen op schaal te vergroten of te verkleinen, werkt de antenne op dezelfde wijze voor andere, hogere of lagere, amateurbanden. Het stralingsrendement is 50% beter dan van een groundplane antenne als gevolg van de kleine stralingshoek. Het is een onopvallende antenne, zonder groundplane sprieten en heeft daardoor een geringe windweerstand. Waarom Slim Jim? De naam is afgeleid van de slanke constructie (hij is voor 2 m minder dan 1,5 m lang) en het gebruik van een aanpassingsstub van het J-type (J Integrated Match = JIM = integrale J-aanpassing) die het voeden van de antenne aan de onderzijde vergemakkelijkt en problemen als gevolg van misaanpassing tussen voedingskabel en antenne voorkomt. De voedingsimpedantie is 50 ohm.

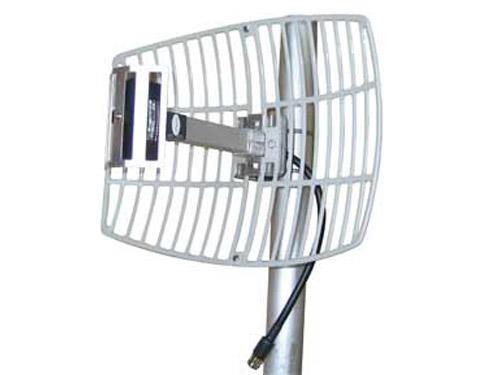

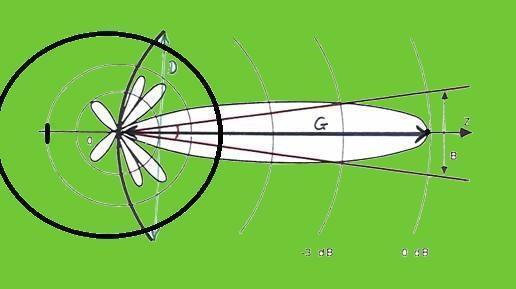

Parabool en Hoornantenne:
06 02 006 Voor/achterverhouding     20200524

.
Figuur 1
Figuur 2
Figuur 3
Figuur 4
Figuur 5
