[J3E]  EZB-zender
Bij SSB is de bandbreedte alleen 1 van de zijbanden, dus net zoveel als de spraakinfo.
Een voordeel van enkelzijbandmodulatie vergeleken met amplitudemodulatie is:
de vervorming ten gevolge van selectieve fading is minder hinderlijk.
EZB-modulatie is mogelijk door gebruik te maken van een ring- of balansmodulator
In een EZB-zender wordt gebruik gemaakt van een kristalfilter om één van de zijbanden uit te filteren.
Om een EZB-signaal in frequentie te verhogen, moet gebruik worden gemaakt van een mengtrap.
Voor de versterkertrappen moet gebruik worden gemaakt van klasse A of AB, om vervorming te voorkomen.

BB SSB=fmod

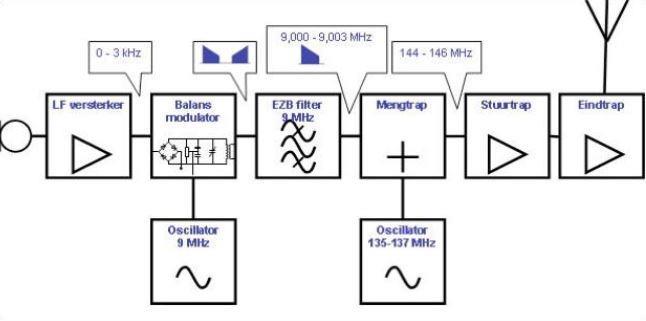

Figuur 1
Figuur 2
jj_05_02_004v
H05 02 001 & 2 & 3 & 4 Zenders     20211016

.
