AM-detectoren
-diodedetector
-produktdetector en BFO.
Een detector filtert uit de gemoduleerde draaggolf het
Laagfrequent (LF) signaal.
Demodulatie
modulatie uit het ontvangen gemoduleerd signaal.

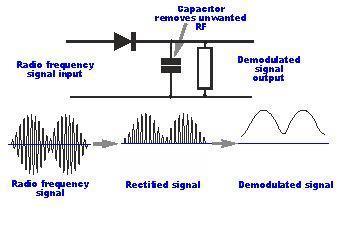

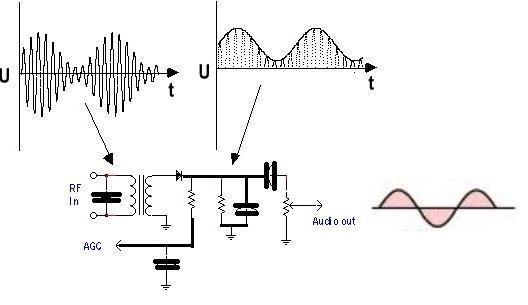

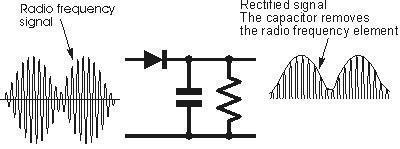

Diodedetector:
Voor AM-detectie werkt dit al.

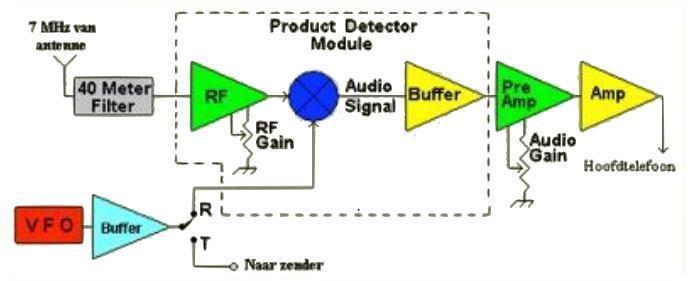

Produktdetector en BFO:
Voor CW en SSB-detectie werkt dit , let op er is een BFO [=VFO] nodig.
Een AM diodedetector alleen zal hier niet werken.
Er zal nog een aparte schakeling bij moeten komen, omdat er geen draaggolf wordt ontvangen
Er zal dus een draaggolf opgewekt moeten worden om het signaal te moeten demoduleren.
De productdetector

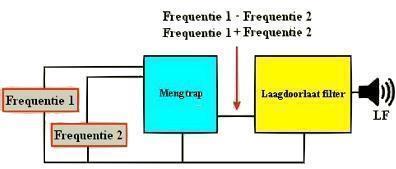

heeft een lokale oscillator en zal door middel van optelling en/of aftrekking van de frequenties van de signalen op deze wijze een (hulp)-draaggolf opwekken.
Voor de duidelijkheid er wordt hier NIET aan frequentie vermenigvuldiging gedaan.
De detector doet niks anders dan f1+f2 en f1-f2 waarna deze gemengd wordt met een laag doorlaat-filter voor demodulatie.
Dit houd in dat het voor het afstemmen op de juiste frequentie een goede nauwkeurigheid vereist is voor de ontvangst van de SSB signalen.
Deze nauwkeurigheid is dus veel hoger als die noodzakelijk is voor AM of FM ontvangst.
Door de condensator in een L/C oscillator te vervangen door een Varicap-diode, dan kunnen we de capaciteit (en dus de frequentie van de oscillator) sturen met een spanning.

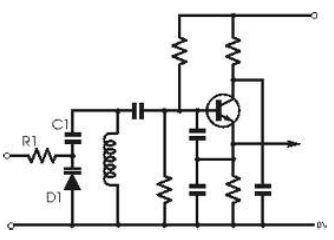

VCO Spanningsgestuurde oscilator:
vragen >>>
