Voorbeeld:

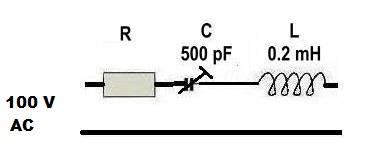

Een spoel van 0,2 mH is verbonden met een draaicondensator van 48.8 pF tot 500 pF.
En een weerstand van 1 Kohm.

De laagste frequentie die we in kunnen stellen is

f.res=1/(2.pi.Ѵ(L.C))

1/(2.pi.Ѵ(0.2 mH * 500 pF))= 503 Khz.

Xc = 1 / ( 2.pi.f.C )

Xc = 1 / ( 2 x 3.14 x 503K x 500pF ) = 633 Ohm

XL = 2.pi.f.L

XL = 2 x 3.14 x 503K x 0.2mH = 632 Ohm

Z = Ѵ R² + ( X - X)²

Z = Ѵ 1000² + ( 633-632)² = 1001 Ohm

I = U / Z

I = 100 / 1001 = 0.999A = 100 mA

Ur = I x R

Ur = 0.1 x 1000 = 100 V

Uc = U / Uc

Uc = 0.1 / 633  = 63.3 V

UL = IL x XL

UL - 0.1 x 632 = 63.2 V

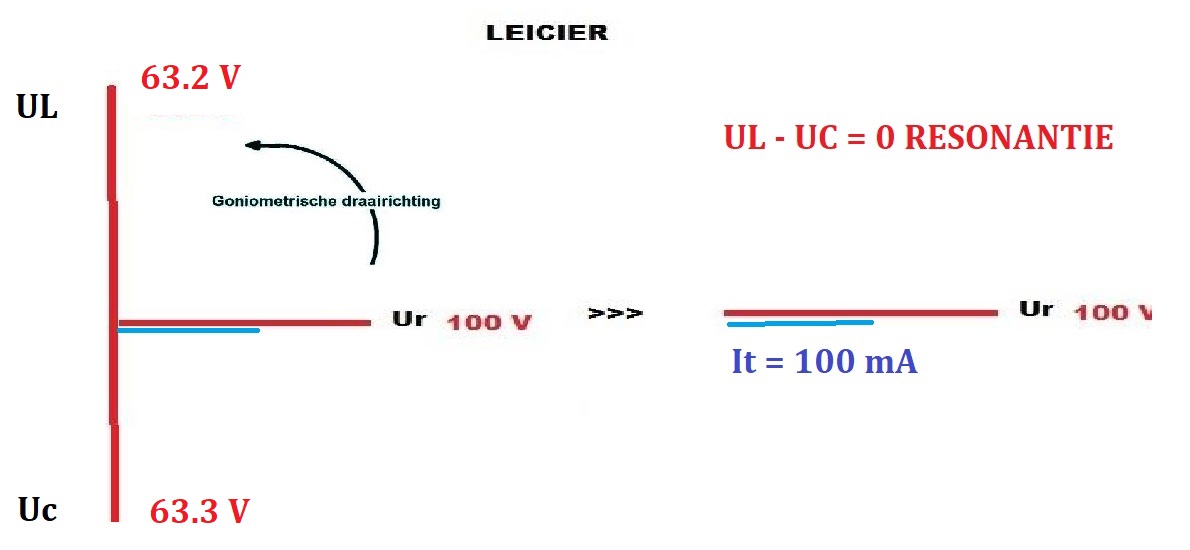

Tekenen van de karakters:

Er is geen spanning meer , alleen maar STROOM

STROOM-RESONANTIE OP 305 Khz

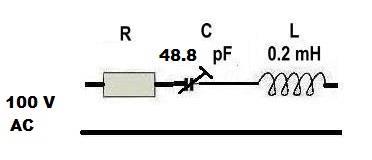

De hoogste frequentie die we in kunnen stellen is

f.res=1/(2.pi.Ѵ(L.C))

1/(2.pi.Ѵ(0.2 mH * 48.8 pF))= 1611 Khz.

Xc = 1 / ( 2.pi.f.C )

Xc = 1 / ( 2 x 3.14 x 1611K x 48.8pF ) = 2025 Ohm

XL = 2.pi.f.L

XL = 2 x 3.14 x 1611K x 0.2mH = 2023 Ohm

Z = Ѵ R² + ( X - X )²

Z = Ѵ 1000² + (2025 - 2023)² = 1004 Ohm

It = U / Z

It = 100 / 1004 = 0.99 A = 100 mA

Ur = I x R

Ur = 100 mA x 1000 = 100 V

Uc = I x Xc

Uc = 100 mA x 2025 = 202.5 V

UL = I x XL

UL = 100 mA x 2023 = 202.3 V

Tekenen van de karakters:

Er is geen spanning meer , dus alleen maar STROOM

STROOM-RESONANTIE OP 1611 Khz
