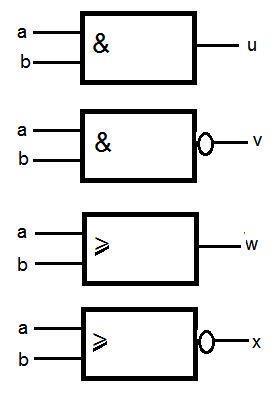

Eenvoudige digitale componenten [ functie ].

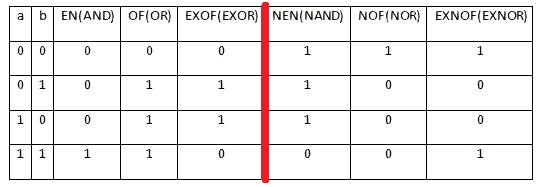

A B   U   V  W   X
0 0    0   1    0   1
0 1    0   1    1   0
1 0    0   1    1   0
1 1    1   0    1   0

We gaan ze 1 voor 1 bekijken:

Digitale techniek:

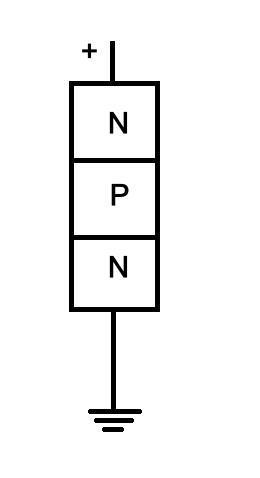

Kijken we naar een npn –overgang.
Normaal gaat de stroom van +naar-

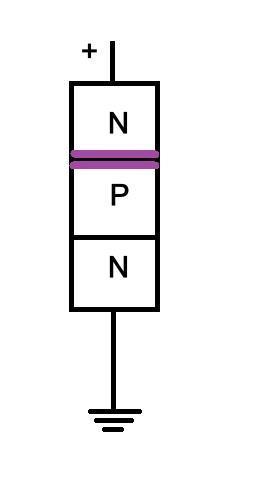

Maar dat gaat NIET doordat er SPERLAAG ontstaat.

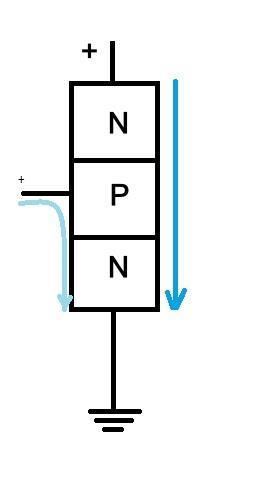

WEL als we een positieve hulp spanning op de P zetten.

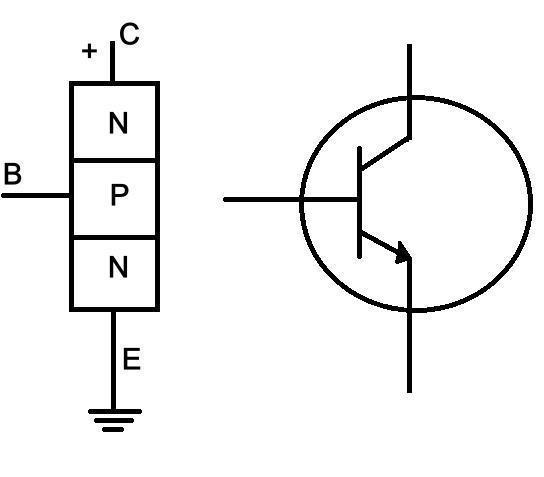

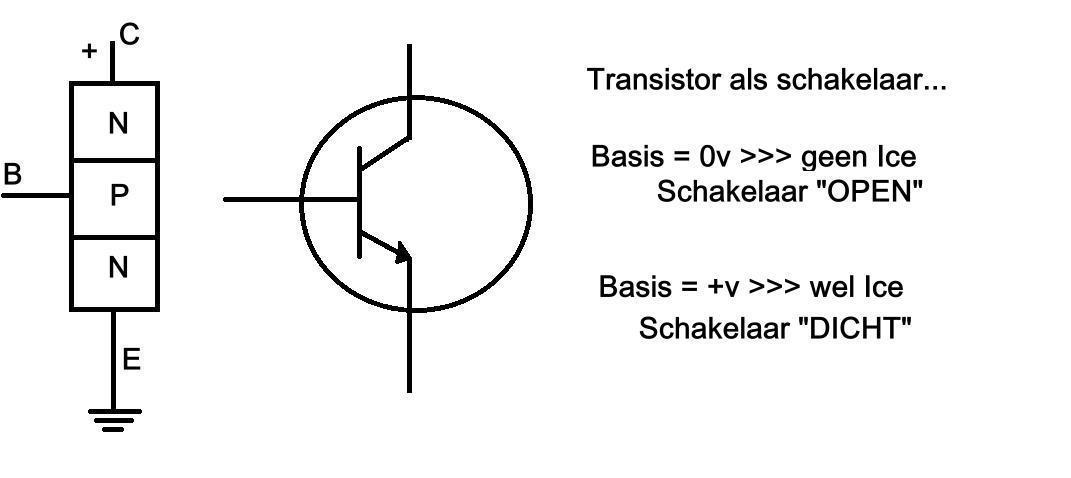

Het principe van een transistor !!

Figuur 1

Figuur 2

Figuur 3

Figuur 4

Figuur 5

Figuur 6

┘

┘
