Transistor als laag-frequent- versterker:
Stroomversterking.
Er gaat stroom lopen als de spanning op de basis boven de 0,6 V komt.

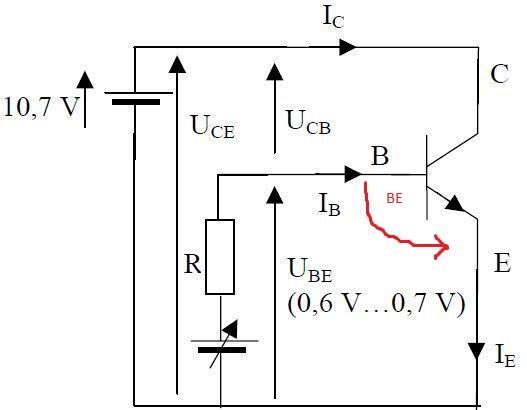

Er loopt dan stroom BE    Ib.

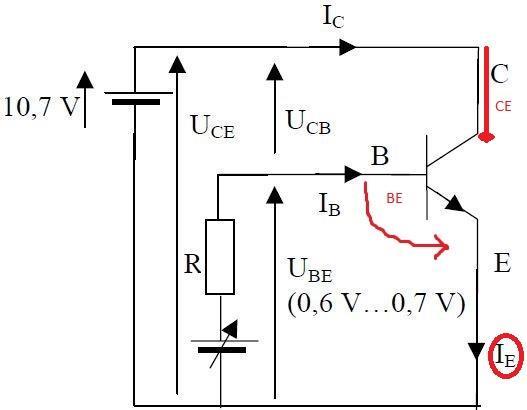

Ook de stroom CE krijgen we dan   Ic.

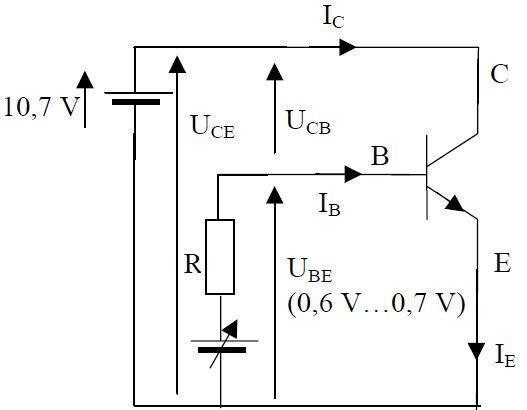

Figuur 1
Ic = hFE x Ib                         HFe=Ic/Ib
De stroom Ic zal bijna even groot zijn dan Ie.
De versterkingfactor hfe = 100 ,
dat is door de fabrikant bepaald.
Als we 1 mA insturen op de basis [dus Ib] ,
dan zal de Ic 100 keer groter zijn , nl 100 mA.

Dit is het stroomversterkingsprincipe van een transistor en
= hFE is de stroomversterkingsfactor.


Figuur 2
Figuur 3
Figuur 4
