METEN
14.01.02-Naschrift-PA7HS

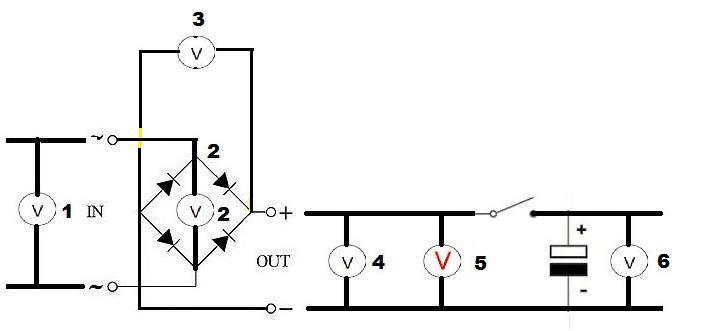

Meters  1 t/m 6 zijn spanningsmeters.

Meter  1  en 2 zijn  AC-meters.
Meters 3 t/m 6 zijn DC-meters.

M5 is een geijkte meter voor wisselspanning.

Wat wijzen de meter aan met open schakelaar ??

Wat wijzen de meters aan met gesloten schakelaar??

Wat wijzen de meter aan met open schakelaar ??
We gaan eens kijken:

M1 = AC is 10 Volt wisselspanning
M2 = M1
M3 = M4 = 10 Volt gelijkspanning
M6 = 0 Volt
M5 = een geijkte meter voor wisselspanning.
en meet dus de gemiddelde waarde van de wisselspanning omdat de meter zeer traag is en niet aan de Ueff kan komen.

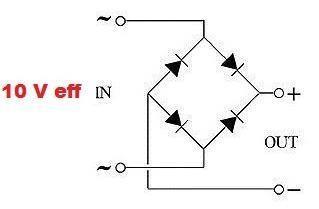

Uin = 10 Veff
dat is ( Ueff = 0.707 * Umax) Ueff/0.707 = 14 Voltmax
M5 meet hier de gemiddelde waarde van (Ugem = 0.64 * Umax) = 0.64 * 14 = 8.9 Volt

Wat wijzen de meters aan met gesloten schakelaar ??

Eens zien:
M1 en M2 blijven onveranderd 10 Volt wisselspanning.
De elco wordt nu meegenomen en tilt de spanning 1/2Ѵ2 op.
De spanning over de meters  3 4 5 en 6 bedraagt nu  1/2Ѵ2 * 10 = 14 Volt.

H14.01.002-Naschrift-PH7HS     20211016

.
