062

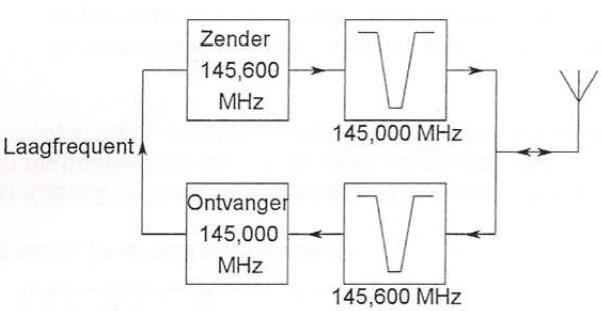

Dit is het blokschema van een FM-relaisstation.
Het filter aan ontvangeringang voorkomt:>

a   lekken van oscillatorsignaal van de ontvanger
b   blokkering door de draaggolf op 145.6 Mhz
c   ontvangststoring door faseruis van de zender
d   ontvangst van de spiegelfrequentie

zenderuitgang       ontvangststoring door faseruis van de zender
ontvangeringang   blokkering door de draaggolf op 145.6 Mhz

H 05

Zenders

┘
