015

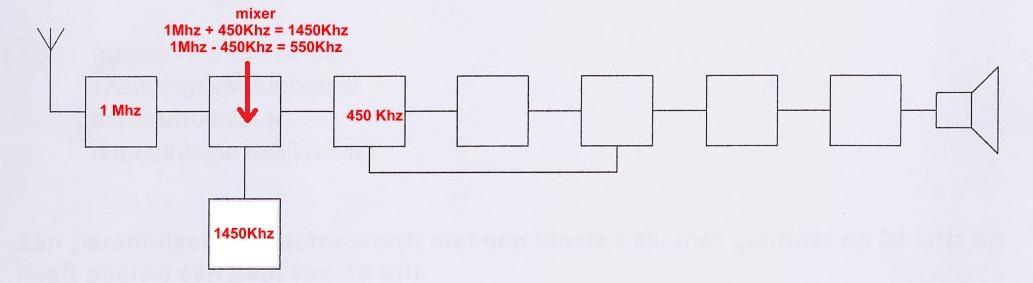

Een ontvanger is afgestemd op 1 Mhz
De middenfrequentie bedraagt 450 Khz
De ingestelde frequentie van blok X bedraagt

a   1000 Khz
b   1900 Khz
c   450 Khz
d   1450 Khz

In = 1 Mhz
uit = 450 Khx

mengtrap = f1+f2 =   1 Mhz + 450 Khz = 1.45 Mhz = 1450 Khz

of

mengtrap = f1 - f2 =   1 Mhz - 450 Khz =550 Khz

H04

Ontvangers

┘

┘
