Diodes

┘

┘

Kijken we eerst naar de I stroom:
D¹ = 2 A
D² = 1 A   in serie

De zwakste diode is bepalend voor de maximale stroom en die is 1A,
dan mag er totaal 1A door de schakeling lopen.

De stroom door D¹ mag niet meer zijn dan 1A, dus ook door D² kan dan 1A (serie),
De maximale stroom hier is dus 1A.

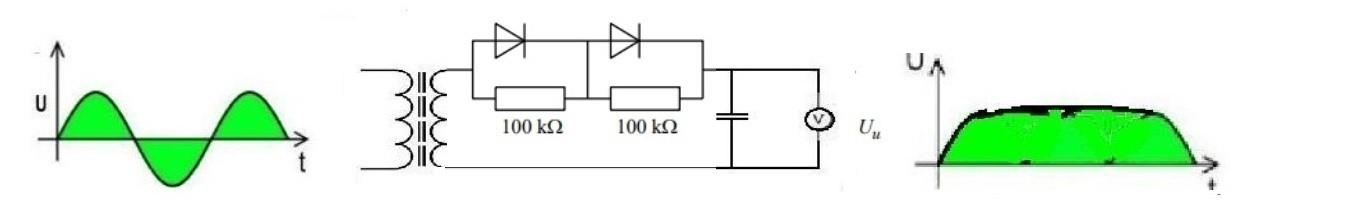

NB. de 2 weerstanden zijn er als spanningsdeler om de schakeling stabiel te houden.

Nu de maximale U bepalen:

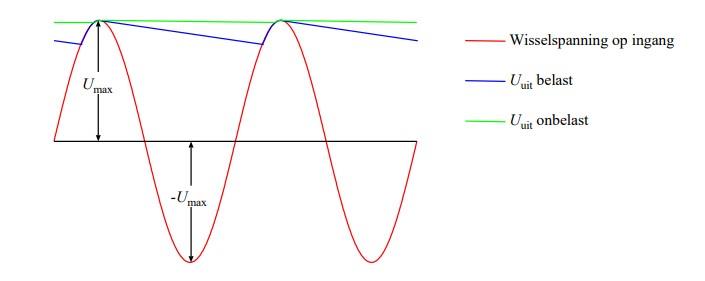

We kijken naar de afbeelding hieronder.

-

De rode sinus is de aangeboden spanning aan de linkerkant.
Na gelijkrichting ontstaan de groen lijn (Onbelaste schakeling) en de blauwe lijn (Belaste schakeling).


De 2 weerstanden van 100K werken als spanningsdeler

Onbelast zien we een zo goed als Maximale waarde met een kleine rimpel

We moeten, om de diodes heel te houden uit gaan van de hoogste waarde die kan optreden

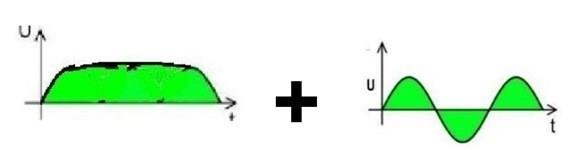

en dat is U^max PLUS de gelijkspanning

-

De uitgangsspanning blijft staan,
de condensator loopt niet meer leeg
maar aan de ingang komt er iedere keer een positieve U^max bij

-

We moeten uit gaan van de hoogste spanning die op kan treden, ook al is het maar kort.

Als we bv. 200V nemen dan hebben we zowel links als rechts 200V = 400V,
dus per diode 200V.
Dat is te hoog voor D1.

antwoord A             wel omdat we dan opgeteld de gelijkspanning en de
                                wisselspanning van elk ca 100 V hebben = 200 V
                                vanwege de spanningsdeler elke diode 100 V
antwoord B             niet bij 200 V zijn de spanningen opgeteld 400 V
                                geeft 200 V oer diode - dus gaat D1 stuk
antwoord C              2 A dit kan niet
antwoord D             niet bij 350 V zijn de spanningen opgeteld 700 V
                                geeft 350V per diode - dus  D1 en D2 gaan stuk

-
