004

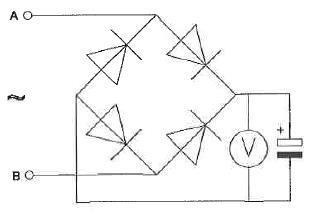

Een voor gelijkspanning geijkte draaispoelmeter wordt via een diodebrug aangesloten op een sinusvormige wisselspanning van 1 Khz.
De meter wijst van de spanning tussen A en B aan:

a   de maximale waarde
b   de effectieve waarde
c   de gemiddelde waarde
d   de momentele waarde

Na de gelijkrichting wordt er Ueff gemeten,
maar de condensator tilt de boel met Ѵ2

√2 * Ueff = Umax                       √2 * 10 = 14

Ueff = 0.707 * Umax                   10 = 0.707 * 14

Umax = Ueff / 0.707                    14 = 10 / 0.707

vbb:

Ingang = 10 V wisselspanning Ueff  // Umax=14 V
Na gelijkrichting wordt dit direct na de dioden 0.707 * 14 = U^eff 10 V

de condensator tilt de boel met √2,       √2 * 10 = 14 V, wat de maximale spanning is.

    √2 = 1.41
1/2√2 = 0.707

010   Ueff = Umax*0.707

┘

┘
