014

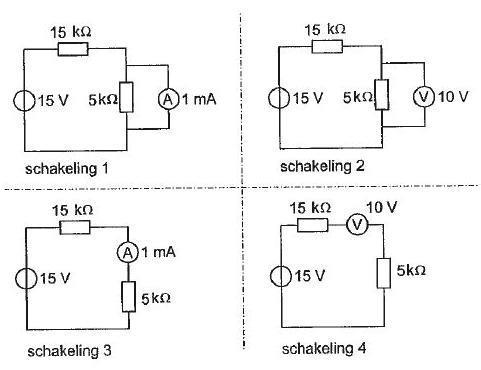

Bij welke schakeling staat de wijzer van de meter precies op het einde van de schaal?
De meters mogen als ideaal worden verondersteld

a   schakeling 3
b   schakeling 4
c   schakeling 2
d   schakeling 1

schakeling 1
Ut = 15 V
Rt = 15 Kohm  - immers de 5 Kohm weerstand wordt door de Amoeremeter van 0 Ohm kortgesloten
A = U / R   = 15 / 15 Kohm  = 1 mA

schakeling 2
Ut = 15 V
Rt = R1 + R2 = 15 Kohm + 5 Kohm = 20 Kohm
It = Ut / Rt = 15/ 20 Kohm = 750 mA
Ur2 = Ir2 x R2 = 750 mA x 5 Kohm = 3.75V

schakeling 3
Deze meter moet It aanwijzen van 750 mA

schakeling 4
Zo kan de voltmeter NIETS aanwijzen

┘

U=I*R

┘
