Dit is een:
a NIET-poort (inverter)
b EN-poort (AND)
c OF-poort (OR)
d NEN-poort (NAND)
en-poort
07
http://www.iwab.nu/H2-162.html

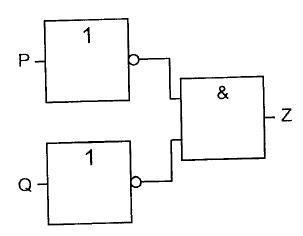

Ingang P gaat over van 0 naar 1.
Uitgang Z:
a blijft 1
b gaat van 1 naar 0
c blijft 0
d gaat van 0 naar 1
1 0 = 1
1 1 = 0
02
http://www.iwab.nu/H2_082.html
De logische 1=5V en de logische 0=0V
Dit is een:
a NOF (NOT)
b EN (AND)
c OF (OR)
d NEN (NAND)
De ingangen zijn X en Y uitgang = Q
0V 0V 0V De 5V loopt via de diodes door X en Y dus geen spanning op Q
0V 5V 0V De 5V loopt dan via de diode X weg en geen 5V op Q
5V 0V 0V De 5V loopt dan via de diode Y weg en geen 5V op Q
5V 5V 5V De 5V kan niet weg via de diodes X en Y ,dus 5V op Q
0 |
0 |
0 |
|
0 |
0 |
0 |
1 |
|
0 |
0 |
1 |
0 |
|
0 |
0 |
1 |
1 |
|
0 |
1 |
0 |
0 |
|
0 |
1 |
0 |
1 |
|
0 |
1 |
1 |
0 |
|
0 |
1 |
1 |
1 |
|
1 |
03
http://www.iwab.nu/H2_072.html
In de schakeling komt +5V overeen met logisch 1
0 V komt overeen met logisch 0
De juiste waarheidstabel is
a 1
b 3
c 2
d 4
tabel 1 = en
tabel 2 = nof
tabel 3 = exnor
tabel 4 = exor
04
http://www.iwab.nu/H2_069.html
De waarheidstabel, waarin Q de uitgang is, behoort bij een
a OF-poort
b EN-poort
c NEN-poort
d NOR-poort
05
http://www.iwab.nu/H2_104.html
Dit is een:
a NIET-schakeling (inverter)
b NEN-poort (NAND)
c EN-poort (AND)
d OF-poort (OR)
06
http://www.iwab.nu/H2_097.html
Van de schakeling is ingang X logisch 0.
lngang Y kan zowel logisch 0 als logisch 1 zijn.
Uitgang Q is:
a.Y
b.0
c. 1
d. niet-Y
08
http://www.iwab.nu/H2-158.html
Ingang Y kan zowel logisch 1 als logisch 0 zijn.
Uitgang Q is:
a. 0
b. niet-Y
c. Y
d. 1
1 en 1 geeft Q=0
1 en 0 geeft Q=1
Y is het omgekeerde van Q
09
http://www.iwab.nu/H2-163.html
De waarheidstabel, waarin Q de uitgang is, behoort bij een:
a EN-poort (AND)
b OF-poort (OR)
c NEN-poort (NAND)
d NOF-poort (NOR)
omgekeerde EN
10
http://www.iwab.nu/H2-259.html
Dit is een
a OF-poort OR
b EN-poort AND
c NOF-poort NOR
d NEN-poort NAND
0 0 0 = 0
0 0 1 = 1
0 1 0 = 1
0 1 1 = 1
1 0 0 = 1
1 0 1 = 1
1 1 0 = 1
11
http://www.iwab.nu/H2_150.html
De waarheidstabel , waarbij Q de uitgang is , behoort bij een:
a of (OR) poort
b en (AND)poort
c nen(NAND)poort
d nof(NOR)poort
12

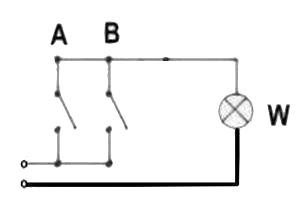

http://www.iwab.nu/H2_074.html
In de schakeling komt +5V overeen met logisch 1
In de schakeling komt 0 V overeen met logisch 0
De juiste waarheidstabel is
a tabel 2
b tabel 3
c tabel 1
d tabel 4
tabel 1= or
tabel 2= nor
tabel 3= exnor
tabel 4= exor
13
http://www.iwab.nu/H2_113.html
Deze waarheidstabel, waarin Q de uitgang is, behoort bij een:
a (OR) OF-poort
b (NOR) NOF-poort
c (NAND) NEN-poort
d (AND) EN-poort
een omgekeerde OF-poort
14
http://www.iwab.nu/H2_103.html

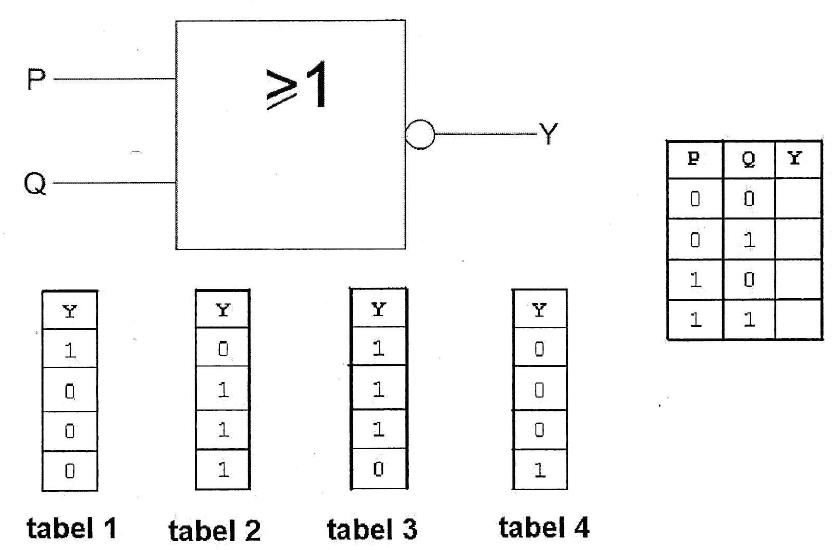

Voor de uitgang Y geldt:
a. tabel 2
b. tabel 4
c. tabel 1
d. tabel 3
NOF-poort
15

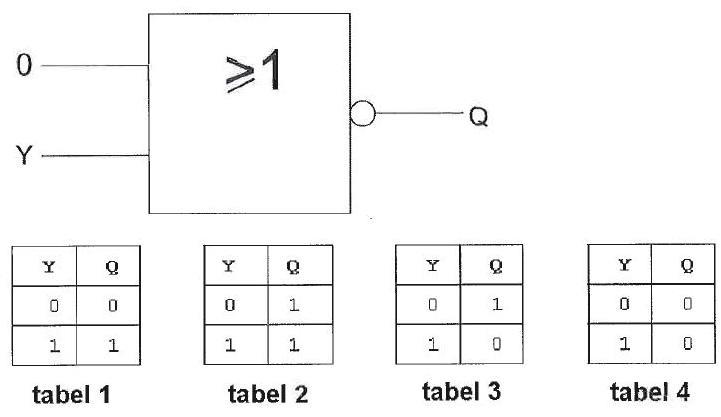

http://www.iwab.nu/H2_045.html
Voor de uitgang Q geldt
a tabel 2
b tabel 1
c tabel 4
d tabel 3
Omgekeerde OF-poort
16
http://www.iwab.nu/H2_123.html
Ingang P gaat van 1 naar 0.
Uitgang X:
a blijft 0
b blijft 1
c gaat van 0 naar 1
d gaat van 1 naar 0
0P = X
01 0 1
00 1 0
17

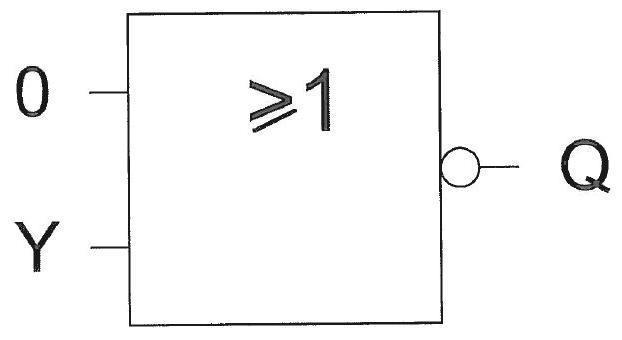

http://www.iwab.nu/H2_036.html
Y gaat van 0 naar 1
Q ??
a blijft 0
b gaat van 0 naar 1
c gaat van 1 naar 0
d blijft 1
X Y Q
0 0 1
0 1 0
18
http://www.iwab.nu/H2_009.html
Ingang Y kan zowel logisch 1 als logisch 0 zijn
Uitgang Q is
a 1
b Y
c niet-Y
d 0
X Y Q
1 0 0
1 1 0
NOFpoort
19
http://www.iwab.nu/H2_049.html
Flipflop is een andere naam voor
a analoge serie-parallel omzetter
b digitale geheugenschakeling
c elektronische seinsleutel
d analoge geheugenschakeling
20
http://www.iwab.nu/H2_049.html
Flipflop is een andere naam voor
a analoge serie-parallel omzetter
b digitale geheugenschakeling
c elektronische seinsleutel
d analoge geheugenschakeling
21

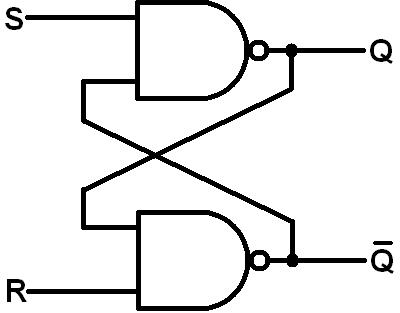

http://www.iwab.nu/H1_037.html
Een geheugen voor binaire getallen bestaat uit:
a. flipflops
b. delers
c. exclusieve OF-poorten
d optellers
22
http://www.iwab.nu/jj_01_10_001V_004.html

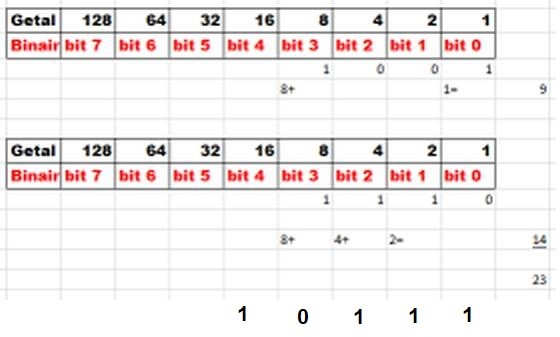

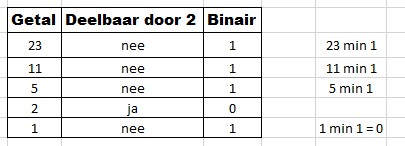

De binaire getallen 1001 en 1110 worden toegevoerd aan een 8 –bits opteller( 8-bits full adder).
Het resultaat van deze bewerking is:
a. 00010111
b. 10011110
c. 00001000
d. 00001111
1001
1110
10111 dit is 5 bits
.Voor 8 bits 3 nullen ervoor
8 bits = 00010111
23

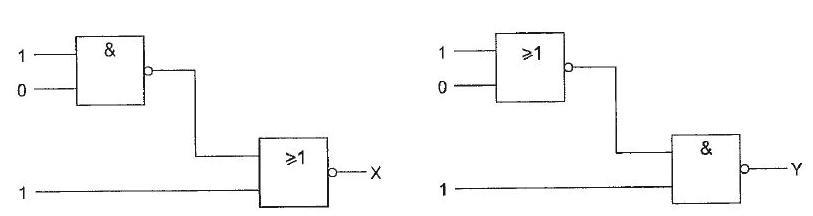

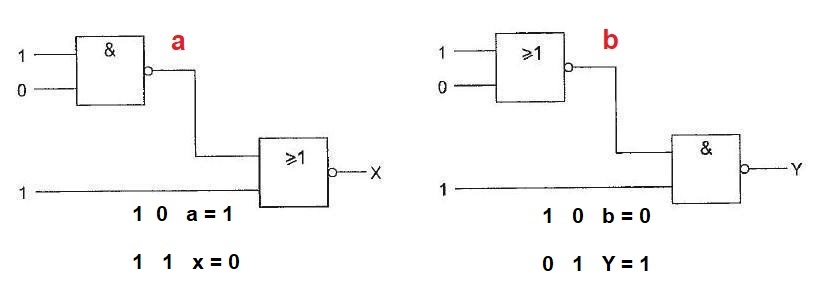

http://www.iwab.nu/H2_038.html
Juist is
a X = 1 Y = 0
b X = 1 Y = 1
c X = 0 Y = 0
d X = 0 Y = 1
24

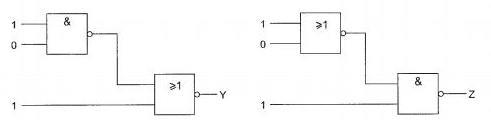

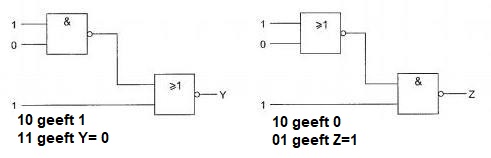

http://www.iwab.nu/H2_057.html
Wat is juist?
a Y = 1 en Z = 1
b Y = 1 en Z = 0
c Y = 0 en Z = 1
d Y = 0 en Z = 0
25
http://www.iwab.nu/H2_035.html
Ingang P kan 0 of 1 zijn
Juist is
a x = 0 y = 0
b x = 1 y = 1
c x = 0 y = 1
d x = 1 y = 0
Het maakt niet uit wat P is X = altijd 1 en wordt alleen nul bij 1 en P=1 , maar de eerste staat vast op 0
1 EN 1 maken Y dus Y =0
26
http://www.iwab.nu/H2_081.html
Wat is juist?
a X=1 en Y=1
b X=0 en Y=0
c X=0 en Y=1
d X=1 en Y=0
Dit zijn NOF poorten (Of-poorten met geinventeerde uitgangen)
1ste NOF-poort heeft 1 en 0 als ingang >>> X= 0
2de NOF-poort heeft X en 0 als ingang >>> Y = 1
28
http://www.iwab.nu/H2_118.html
Juist is:
a X=1 Y=0
b X=1 Y=1
c X=0 Y=0
d X=0 Y=1
00 geeft 1
11 geeft X=0
1 geinverteerd geeft Y=0
27
http://www.iwab.nu/H2_128.html
Juist is:
a Q=1 P=1
b Q=0 P=1
c Q=0 P=0
d Q=1 P=0
10 geeft Q=0
01 geeft P=0
29

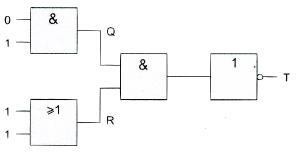

http://www.iwab.nu/H2_110.html
Juist is?
a Q=1; R=1; T=1
b Q=1; R=0; T=0
c Q=0; R=1; T=1
d Q=0; R=0; T=1
01 geeft Q=0
11 geeft R=1
QR > T
01 1
30

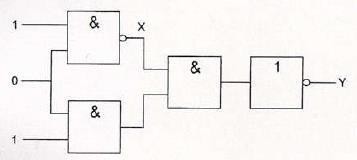

http://www.iwab.nu/H2_119.html
Juist is:
a X=1 Y=1
b X=0 Y=0
c X= 1 Y-0
d X=0 Y=1
10 geeft X= 1
01 geeft 0
10 geeft 0
0 geinverteerd geeft Y=1
31
http://www.iwab.nu/H2-157.html
Juist is:

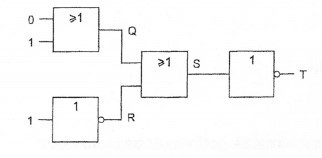

a. Q=1; R=0; S=1; T=0
b. Q=0; R=1; S=1; T=0
c. Q=1; R=0; S=1; T=1
d. Q=1; R=1; S=0; T=1
0 1 Q= 1
1 R= 0
Q R S T
1 0 1 0
33

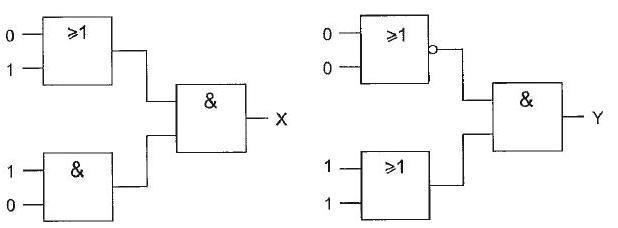

http://www.iwab.nu/H2_020.html
Deze schakeling heeft een
a NOF-functie
b Of-funtie
c NEN-functie
d EN-functie
32
http://www.iwab.nu/H2_037.html

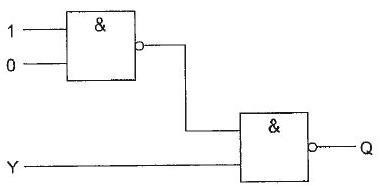

Ingang Y kan 1 of 0 zijn
Q= dan
a niet-Y
b 1
c Y
d 0
Uitgang 1 ste EN-poort = altijd 1
1 en Y=0 geeft Q = 1
1 en Y=1 geeft Q = 0
34
http://www.iwab.nu/H2_021.html
Deze schakeling kan gezien worden als
a NOF-poort [NOR]
b Of-poort
c NEN-poort [NAND]
d EN-poort
35
http://www.iwab.nu/H2_033.html
Juist is:
a X = 1 en Y = 0
b X = 0 en Y = 0
c X = 1 en Y = 1
d X = 0 en Y = 1
d
36
http://www.iwab.nu/H2_102.html

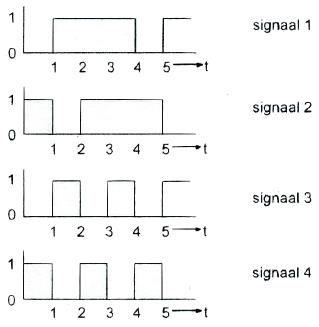

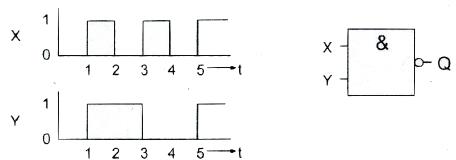

De ingangen X en Y worden voorzien van de hier geschetste signalen.
Het uitgangssignaal Q:
a signaal 2
b signaal 3
c signaal 1
d signaal 4
X Y Q
0 0 1
1 1 0
0 1 1
1 0 1
0 0 1
1 1 0
37
http://www.iwab.nu/H2_064.html

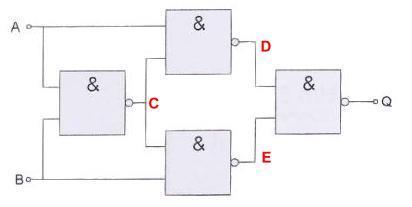

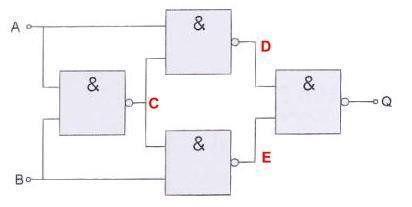

Deze schakeling functioneert als een
a exclusieve OF-poort [EXOR]
b opteller [full adder]
c D-flipflop
d tweedeler
38
http://www.iwab.nu/H2_063.html

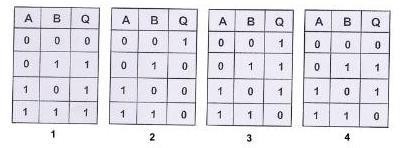

De waarheidstabel van een exclusieve OF-poort [EXOR] is gegeven in
a tabel 2
b tabel 4
c tabel 1
d tabel 3
tabel 1= of
tabel 2= nof
tabel 3= nen
tabel 4= exor
