VERON 6.1.6
Apperatuurantennes [parabolische reflector, hoorn].
De afmetingen van een parabool antenne hangen samen met de te gebruiken frequentie/golflengte. Ze worden vaak pas boven 1GHz gebruikt, omdat de afmetingen anders te groot worden.

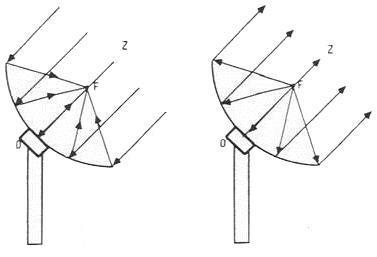

De parabool antenne reflecteert de signalen naar de in het brandpunt opgehangen antenne, vaak een hoornantenne.
Door de bundelende werking van de reflector kan de antennewinst 20 tot 40 dB zijn.
| |
|
|
| 1.296 |
60 |
15 |
| |
100 |
20 |
| |
200 |
25 |
| 2.400 |
30 |
15
|
| |
60 |
20 |
| 10.000 |
45 |
30 |
Frequentie in Mhz
Diameter in cm
Versterking in dB
We zien dat een parabool met een bepaalde diameter voor een hogere frequentie een steeds grotere versterking heeft.
