Veron 3.3.1

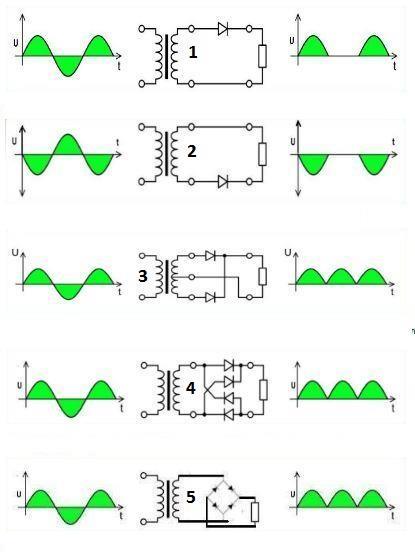

Enkel- en dubbelzijdige gelijkrichting en bruggelijkrichter:

1
Enkelzijdige gelijkrichting, met 1 diode, zonder condensator , alleen de bovenste helft van de sinus blijft over.



2
Enkelzijdige gelijkrichting, met 1 diode, zonder condensator , alleen de onderste helft van de sinus blijft over.





3
Dubbelzijdige gelijkrichting met een trafo met middenaftakking en 2 diodes, zonder condensator , we hebben nu de hele sinus.



4
Dubbelzijdige gelijkrichting met een trafo met 4 diodes, zonder condensator , we hebben nu de hele sinus.



5
Dubbelzijdige gelijkrichting met een trafo met bruggelijkrichter, zonder condensator , we hebben nu de hele sinus.
