002

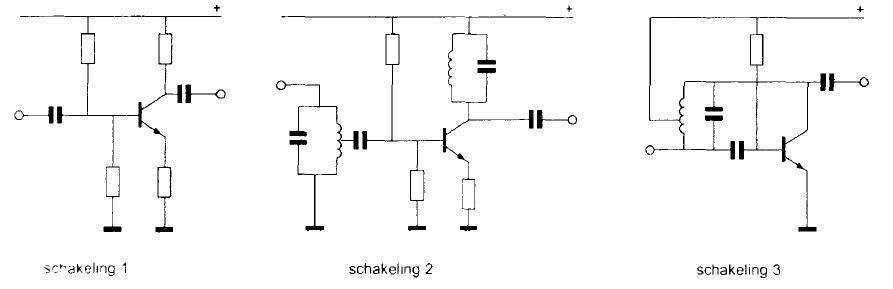

Als transistoroscillator kan het beste worden gebruikt?

a   schema 3
b   schema 1
c   schema 2

Kijken we naar schema 1
Dan zien we een versterker met een C aan de ingang en een C aan de uitgang
De beiden Cs worden hier gebruikt om het wisselsignaal, wat versterkt moet worden, los te koppelen van de gelijkspanninginstelling van de Tr

Dit is een LF-versterker

Kijken we naar schema 2
Dan zien we een versterker met een LC aan de ingang en een LC aan de uitgang
De beiden LCs worden hier gebruikt om de frequenties van die LC-kringen te versterken

Dit is een HF-versterker

Kijken we naar schema 3
Dan zien we een Tr die kan versterken
Aan de ingang een LC-kring die resoneert op een bepaalde frequentie
Aan de uitgang een C om te ontkoppelen

Dit is een oscillator

┘

┘
