PARALLEL-kring:

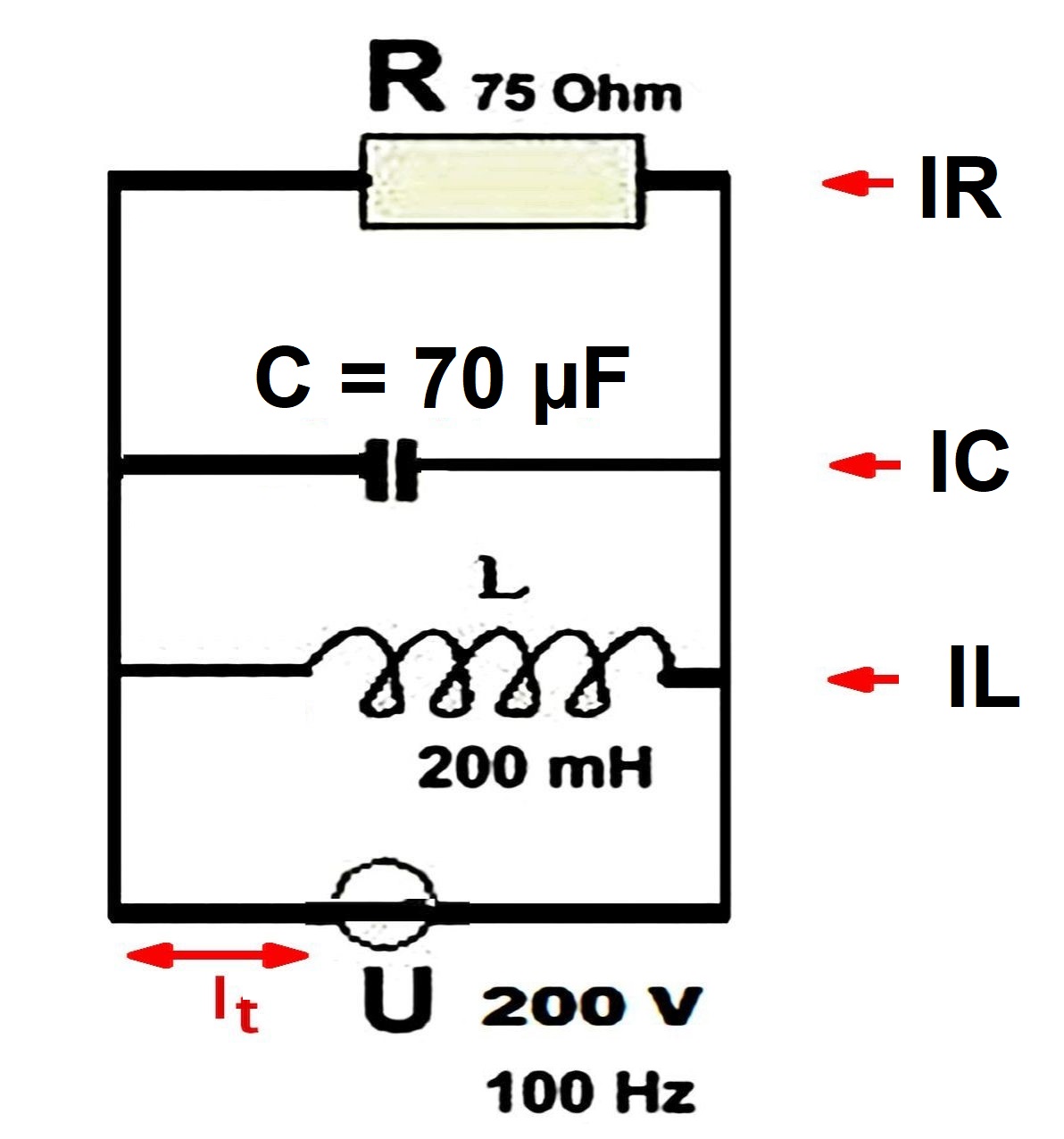

Parallel-kring De spanning is overal gelijk

XC 1 / (2.pi.f.C)

XC= 1 / ( 2 x 3.14 x 100 x 70^exp69) = 22.75 Ohm

XL = 2.pi.f.L


XL = 2 x 3.14 x 100 x 200^exp-3 = 125.6 Ohm

IR = U / R

IR = 200 / 75     = 2.67 A

IC = U / XC

IC = 200 / 22.75 = 8.79 A

IL = U / XL

IL = 200 / 125.6  = 1.59 A

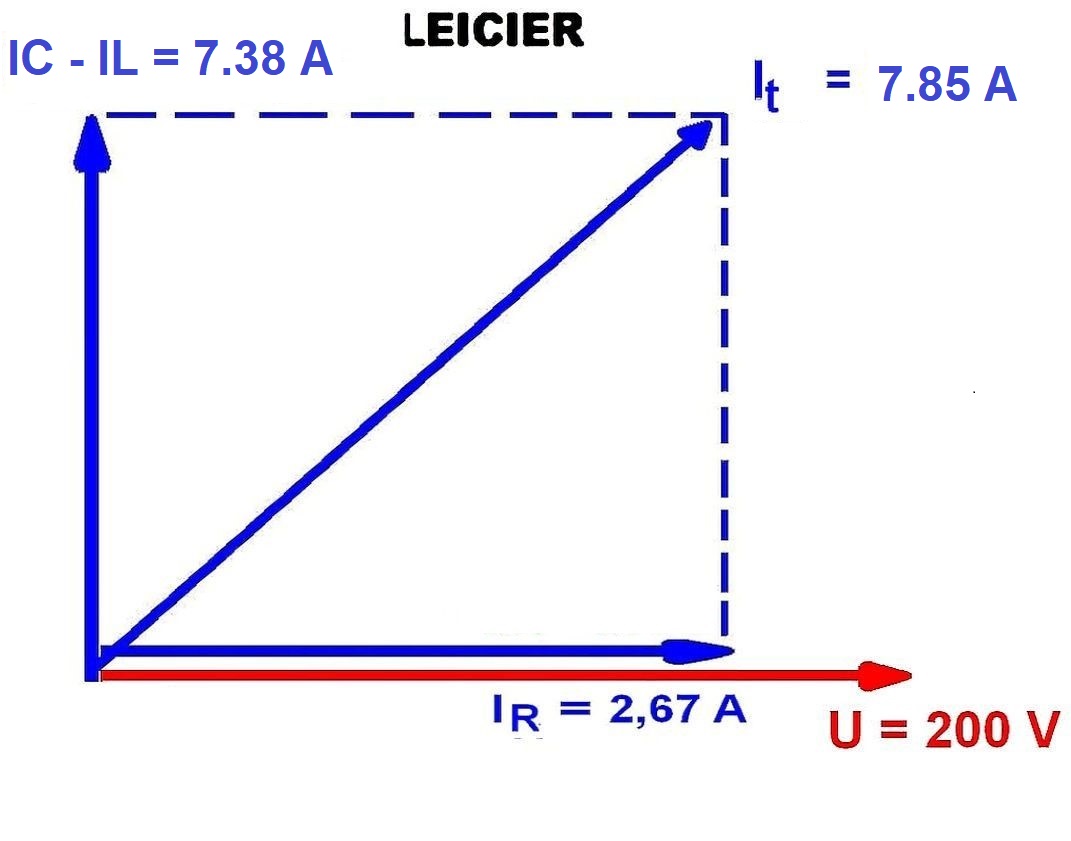

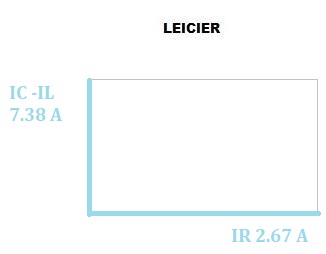

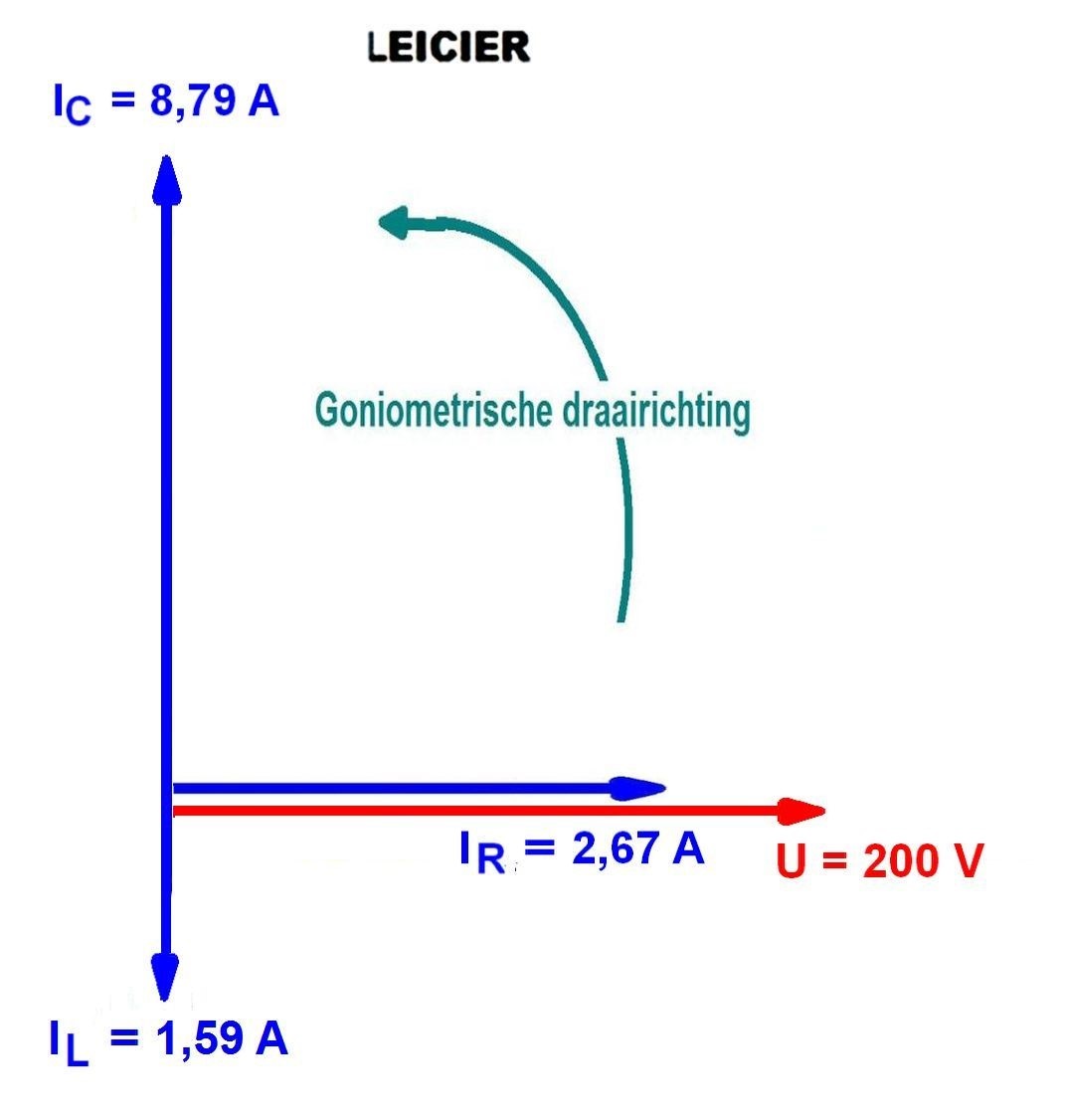

Nu het tekenen van de karakters:

>>>

>>>

>>>

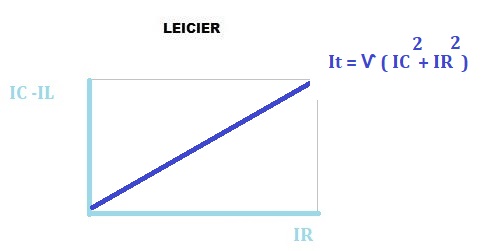

It = Ѵ IC² + IR²

It = Ѵ 7.3² + 2.67² = 7.77 A

Z = U / It

Z = 200 / 7.77 = 25.74 Ohm
