jj_02_01_001_v
001

Welke waarde heeft de weerstand?
002

De mogelijke waarde van een 200 Ohm weerstand met een tolerantie van 5 procent ligt tussen:

a   180 en 220 Ohm
b   190 en 210 Ohm
c   195 en 205 Ohm
003

De kleurcode voor een weerstand van 4700 Ohm.?

a   geel - violet - rood – zilver
b   oranje - blauw -bruin - goud
c   geel - blauw - oranje – zilver
004

20 weerstanden van 1000 Ohm staan parallel.
Dit zijn draadgewonden weerstanden.

Waarom draadgewonden?
Wat is de vervangingsweerstand?
005

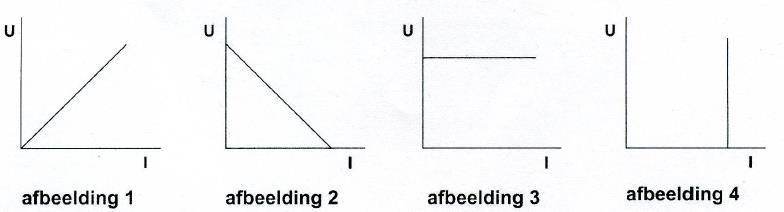

De karakteristiek van een metaalfilmweerstand is:

a   afbeelding  4
b   afbeelding  1
c   afbeelding  3
d   afbeelding  2
006

Temperatuur-ongevoelige weerstanden worden gemaakt van:

a   zilverdraad
b   ijzerdraad
c   koperdraad
d   constantaandraad
007

Onder een temperatuur coëfficiënt van een weerstand wordt verstaan:

a   de procentuele weerstandverandering per graad Celsius
b   de oppervlakte temperatuur per watt gedissipeerd vermogen
c   de lengteverandering per graad Celsius
d   de toelaatbare omgevingstemperatuur
008

In de onderstaande figuur is een weerstand met kleurcode weergegeven.
De waarde van de weerstand is?

a   R is 220 ohm     tolerantie 5%
b   R is 220 ohm     tolerantie 10
c   R is 1.2 Kohm    tolerantie 5%
d   R is 1.2 Kohm    tolerantie 10%
009

In de onderstaande figuur is een weerstand met kleurcode weergegeven.
De waarde van de weerstand is:

a   470 ohm
b   4,7 kohm
c   27 kohm
d   270 kohm
010

In de schakeling, waarin de spoel L en de condensator C verliesvrij zijn verondersteld, wordt de weerstaand R vervangen door een tweemaal grotere weerstand.
De bandbreedte van de schakeling wordt hierdoor:

a   half zo groot
b   niet gewijzigd
c   tweemaal zo groot
d   viermaal zo groot
011

In de figuur ie een weerstand met kleurcode weergegeven,
De waarde van de weerstand:

a   680 kilo-ohm
b   6.8 kilo-ohm
c   280 kilo-ohm
d   2.8 kilo-ohm
012

Een weerstand R heeft de kleurcode zoals aangegeven.
Deze kleurcode betekent:

a   R = 1.7 K
     tolerantie 5%
b   R = 1.7 K
     tolerantie 10 %
c   R =  270
     tolerantie 5%
d   R =  270
     tolerantie 10%
013

In de figuur is een weerstand met kleuircode weergegevn.
De waarde van de weerstand is:

a   0.1 ohm
b   1 ohm
c   10 ojm
d   100 ohm
014

De waarde van de weerstand is:

a   680 ohm
b   6.8 kilo-ohm
c   2.8 mega-ohm
d   28 maga-ohm
015

Gegeven:
R is oranje - wit - oranje - bruin

Gevraagd:
Waarde
016

Gegeven:
R = 2k7, 10%

Gevraagd:
Kleurcode
017

Gegeven:
R = grijs – rood – zwart

Gevraagd:
Waarde
018

Gegeven:
R = 12k ohm

Gevraagd:
Kleurcode
