jj_1_09_001v
001

Een sinusvormige spanning van 100 Veff heeft op t=0 een nuldoorgang van negatief naar positief.
Driekwart periode later is de momentele waarde:

a   70.7 V
b   -141.4 V
c   141.4 V
d   +100 V
002
003

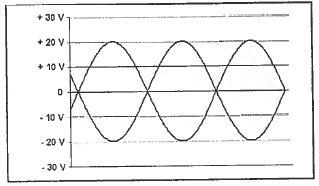

De uitgang van een amateurzender is aangesloten op 50 Ohm.
Op een oscilloscoop zien we het volgende beeld.

De Peak Envelope Power (PEP)  is:
a   4 W
b   2 W
c   16 W
d   8 W
004

In R1 wordt 36 Watt aan warmte ontwikkeld.
De warmte ontwikkeling in R2 bedraagt:

a   18 W
b     9 W
c   36 W
d   72 W
005

In de schakeling zijn alle weerstanden 1000 ohm.
In R1 wordt 4 watt gedissipeerd.
Het vermogen in R2 is:

A. 0,5 watt
B. 1 watt
C. 2 watt
D. 4 watt
006

In de schakeling zijn alle weerstanden 100 ohm.
In R2 wordt een vermogen gedissipeerd van 1 watt.
In R1 wordt een vermogen gedissipeerd van:

a   4 W
b   1 W
c   0,5 W
d   2 W
007

In de weerstand R wordt een vermogen gedissipeerd van:

a   10 W
b   20 W
c   60 W
d   80 W
008

Een elektrische kachel met een vermogen van 1 KW is aangesloten op een netspanning van 200 volt.
De netstroom bedraagt:

a   1/5 ampère
b   ½ ampère
c   2 ampère
d   5 ampère
